Проектирование тягача лесной промышленности

Материалы » Проектирование тягача лесной промышленности

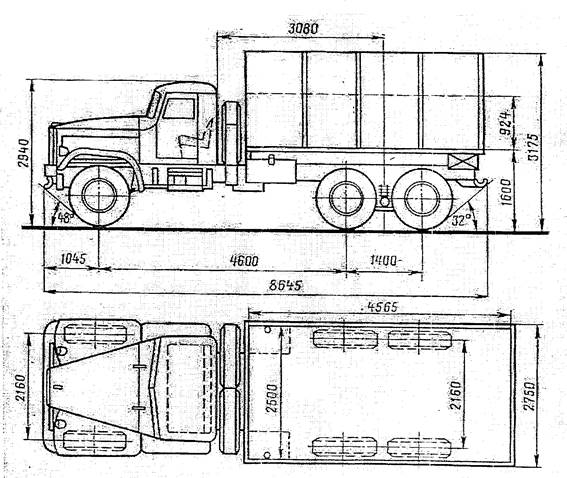

Автомобиль КрАЗ – 255Б1

Грузоподъемность, кг……………………7500

Допустимая масса прицепа, кг..………..30000

Собственная масса, кг…………………..11650

В том числе на переднюю ось…………...5010

» тележку …………………6640

Полная масса, кг………………………...19525

В том числе на переднюю ось…………...5300

» тележку ………………..14075

Масса агрегатов, кг:

двигатель с оборудованием и сцеплением1385

коробка передач…………………………….375

раздаточная коробка………………………..400

карданные валы……………………...……...167

передний мост………………………………960

средний мост………………………………..845

задний мост…………………………………845

рама……………………………….……….1020

кузов…………………………..…………...1040

кабина……………………………………….465

колесо в сборе с шиной……..……………...220

радиатор…………………...……….……...…75

Исходные данные

Прототип: КрАЗ – 255Б1

Компоновочная схема: КЗД

Колесная формула: 6×6

Число управляемых колес: 2

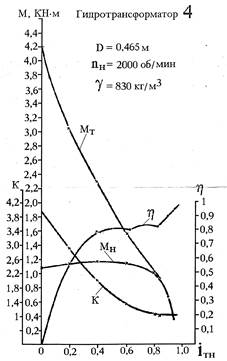

Вариант гидротрансформатора: 4

Характеристика двигателя:

Ne max = 176,5 кВт; nN = 2100 об/мин;

Me max = 882,6 Нм; nM = 1500 об/мин;

а = 0,48; b = 1,73; с = 1,21
