Лопасти несущего винта вертолета

Страница 6

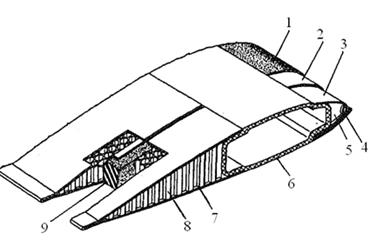

Рисунок 1.10 – Конструктивно-силовая схема отсека лопасти из композиционного материала вертолета Ка-26, где 1 – резиновое покрытие; 2 стеклопластиковый носок; 3 – оковка; 4 – трубка противообледенителъной системы; 5 – противофлаттерный груз; 6 – лонжерон; 7 – стеклопластиковая обшивка; 8 – сотовый заполнитель; 9 – резиновый вкладыш

Таким образом, композитные лонжероны имеют контурную форму (D-образное сечение), которая совпадает или близка к форме аэродинамического профиля лопасти.

Кроме того, силовым элементом лопасти может быть лонжерон С-образного сечения [3] (рисунок 1.11).

Рисунок 1.11 – С-образная форма лонжерона, где 1 – электротепловой элемент; 2 – антиабразивная накладка; 3–6 – элементы каркаса; 7 – лонжерон

Страницы: 1 2 3 4 5 6
