Назначение и устройство амортизатора ВАЗ-21099

Материалы » Ремонт амортизатора ВАЗ-21099 » Назначение и устройство амортизатора ВАЗ-21099

Страница 1

Амортизаторы предназначены для гашения вертикальных колебаний, т. е. для смягчения ударов и колебаний передаваемых от дороги к кузову. Нельзя также забывать и о влиянии амортизаторов на разгонную, тормозную динамику и маневрирование. При разгоне автомобиль приседает назад, нагружая задние и разгружая передние колеса, снижая их сцепление с дорогой, при торможении — наоборот. При маневрировании нагрузка смещается по сторонам автомобиля. Во всех случаях идеальным было бы состояние, при котором автомобиль сохранял бы горизонтальное положение. Задача амортизаторов — удержание колеса в постоянном контакте с дорогой, то есть колесо должно как можно мягче и четче обогнуть препятствие и так же четко и быстро вернуться на дорогу, обеспечивая необходимое сцепление. Пружины или рессоры поддерживают вес автомобиля, остальное берут на себя амортизаторы.

Принцип действия всех амортизаторов — это цилиндр, в котором перемещается поршень с тарированными отверстиями, величина и количество которых влияет на скорость перемещения. Как раз от количества амортизирующей жидкости, проходящего сквозь клапан в единицу времени, и зависит, какой это будет амортизатор — жесткий или мягкий.

Все амортизаторы по своей конструкции делятся на гидравлические и газовые, а также на однотрубные и двухтрубные, регулируемые и нерегулируемые. Нас интересует амортизатор автомобиля ВАЗ-21099 - гидравлический телескопический двустороннего действия, изображенный на рис. 1

амортизатор

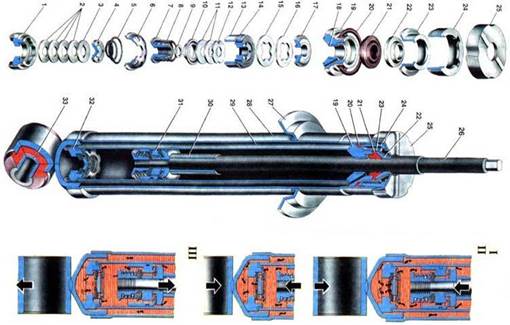

Рис. 1. Амортизатор гидравлический телескопический двустороннего действия

1. Корпус клапана сжатия;

2. Диски клапана сжатия;

3. Дроссельный диск клапана сжатия;

4. Тарелка клапана сжатия;

5. Пружина клапана сжатия;

6. Обойма клапана сжатия;

7. Гайка клапана сжатия;

8. Пружина клапана отдачи;

9. Шайба гайки клапана отдачи;

10. Тарелка клапана отдачи;

11. Диски клапана отдачи;

12. Дроссельный диск клапана отдачи;

13. Поршень амортизатора;

14. Кольцо поршня;

15. Тарелка перепускного клапана;

16. Пружина перепускного клапана;

17. Ограничительная тарелка перепускного клапана;

18. Направляющая втулка штока с фторопластовым слоем;

19. Обойма направляющей втулки штока;

20. Уплотнительное кольцо резервуара;

21. Сальник штока:

22. Защитное кольцо штока;

23. Обойма сальника штока;

24. Гайка резервуара;

25. Опора буфера сжатия;

26. Шток амортизатора;

27. Чашка пружины;

28. Резервуар амортизатора;

29. Цилиндр амортизатора;

30. Дистанционная втулка;

31. Поршень в сборе с клапаном отдачи и перепускным клапаном;

32. Клапан сжатия в сборе;

33. Втулка амортизатора в сборе;

34. I.Схема работы амортизатора;

35. II.Ход сжатия;

36. III.Ход отдачи

автомобиль амортизатор гидравлический телескопический

Амортизатор состоит из резервуара 28, цилиндра 29, клапана 32 сжатия, штока 26 в сборе с поршнем 31 и клапанами, обоймы 19 с направляющей втулкой 18 и деталей уплотнения и крепления. Резервуар 28 выполнен из трубы, к нижней части которой приварено дно с проушиной, а в верхней части нарезана внутренняя резьба для гайки 24. Снаружи к резервуару приварена нижняя опорная чашка 27 пружины подвески. Клапан 32 сжатия напрессовывается на нижнюю часть цилиндра и прижимается им к дну резервуара. Он состоит из корпуса 1, обоймы 6, тарелки 4, пакета дисков 2 и 3 и пружины 5. В корпусе имеется центральное гнездо, к фаске которого сверху прижимаются диски клапана сжатия. В верхней и нижней частях корпуса клапана выполнены крестообразно расположенные вырезы для прохода жидкости. Пакет дисков состоит из четырех плоских дисков, один из которых верхний - имеет два выреза для дросселирования жидкости. Диски прижимаются к фаске гнезда пружиной 5 через тарелку 4, которая имеет четыре сквозных отверстия для прохода жидкости, и цилиндрический выступ. Этим выступом тарелка прижимается к внутренней части дроссельного диска 3. Благодаря цилиндрическому выступу между наружными краями дроссельного диска и тарелкой по всему периметру образуется щель для прохода жидкости к дросселирующим вырезам диска. Сверху на корпус клапана напрессовывается обойма 6. Она имеет поясок с отбортовкой для посадки в отверстие цилиндра, одно центральное и шесть периферийных отверстий для прохода жидкости. В цилиндре 29 перемещается шток 26 в сборе с поршнем 31 и двумя клапанами: перепускным и отдачи. Направляющая втулка 18 имеет фторопластовый слой на внутренней поверхности, благодаря которому резко снижается износ штока и втулки. Обойма 19 направляющей втулки запрессовывается в цилиндр. Во втулке имеется канал для слива жидкости из кольцевой полости обоймы в полость резервуара, чтобы не создавалось давление жидкости на сальник 21. Обойма направляющей втулки уплотняется в резервуаре резиновым кольцом 20, которое через обойму 23 сальника поджимается гайкой 24 к пояску обоймы 19 и поверхности резервуара. Этой же гайкой через обойму сальника и защитное кольцо 22 штока сальник 21 поджимается к кольцевому выступу обоймы направляющей втулки. Сальник 21 штока имеет три рабочих кромки, которые прижаты к хромированной поверхности штока. Канавки под нижними рабочими кромками выполнены под углом, за счет чего жидкость, прошедшая между направляющей втулкой и штоком, создает давление на рабочие кромки сальника, прижимая их к поверхностям штока, что улучшает уплотнение. Сверху на резервуар амортизатора надевается опора 25 буфера сжатия. В нижней части штока установлены: дистанционная втулка 30, ограничительная тарелка 17 перепускного клапана, пружина 16 и тарелка 15 перепускного клапана, поршень 13 с уплотнительным кольцом 14, диски 11 и 12 клапана отдачи, упорная тарелка 10, пружина 8 клапана отдачи и гайка 7. Дистанционная втулка 30 ограничивает перемещение штока при ходе отдачи, упираясь в обойму направляющей втулки штока. Поршень 13 металлокерамический, имеет восемь вертикальных каналов, расположенных по окружностям двух радиусов. Каналы, расположенные по окружностям большего радиуса, перекрываются сверху тарелкой 15 перепускного клапана, которая поджимается к ним плоской пружиной 16. Остальные каналы перекрываются снизу пакетом дисков клапана отдачи. Верхний диск 12 - дроссельный, он имеет четыре выреза по внешней окружности; следующие два диска 11 плоские. Пакет дисков прижимается пружиной 8 через опорную тарелку 10. Поршень в сборе с клапанами крепится на штоке гайкой 7, которая фиксируется раскерниванием торца штока в двух местах. Между гайкой и нижним диском клапана отдачи установлена шайба 9, предохраняющая диски от повреждения при завертывании или отвертывании гайки. Для создания уплотнения служит металла- керамическое кольцо 14. В отличие от стойки передней подвески ход отдачи в амортизаторе ограничивается более жестко упором распорной втулки 30 в обойму 19 направляющей втулки штока.
