На основании данных таблицы 6.3 и таблицы 6.4 можно построить диаграммы распределения времени работы рабочих и оборудования ОАО «Универсалавтотранс». Данные диаграммы представлены на рисунках 6.1 и 6.2 соответственно.

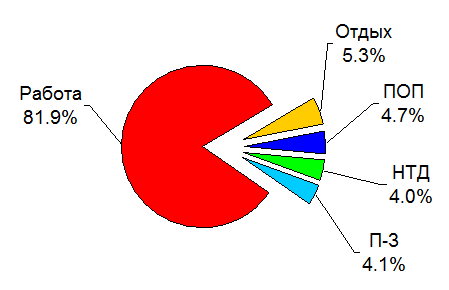

Рисунок 6.1 – Распределение рабочего времени рабочих ОАО «Уневерсалавтотранс»

Как видно из рисунка 6.1., большую часть времени работы рабочих ОАО «Универсалавтотранс» занимает непосредственно работа-81.9 %, на отдых приходится 5.3 %, простои по организационным причинам (ПОП) составляют 4.7 %, а простои, связанные нарушением трудовой дисциплины (НТД)-4 % от общего времени работы рабочих. Расчетные значения распределения рабочего времени рабочих ОАО «Универсалавтотранс» отличаются незначительно от нормативных [2], которые составляют: ПЗ – 3.5 %; работа – 90.5 %; отдых – 6 %. Расчетное значение времени работы меньше нормативного на величину ПОП и НТД. При улучшении организации работы рабочих ОАО «Универсалавтотранс» возможен рост производительности труда за счет увеличения времени работы рабочих

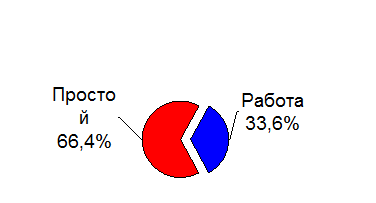

Рисунок 6.2 – Распределение времени работы оборудования ОАО «Универсалавтотранс»

Как видно из рисунка 6.2, большую часть времени оборудование ОАО «Универсалавтотранс» простаивает-66.4 %.Это связано с тем, что рабочие ОАО «Универсалавтотранс» при проведение работ по ТР и ТО подвижного состава используют технологическое оборудование не в полной мере. При улучшение организации труда рабочих ОАО «Универсалавтотранс» и увеличение времени работы оборудования возможно увеличение производительности труда.
