Алгоритм и программа имитационной модели функционирования погрузочно-транспортного модуля

Материалы » Моделирование рабочих процессов погрузочно-транспортных модулей с учетом случайного характера внешних воздействий » Алгоритм и программа имитационной модели функционирования погрузочно-транспортного модуля

Страница 9

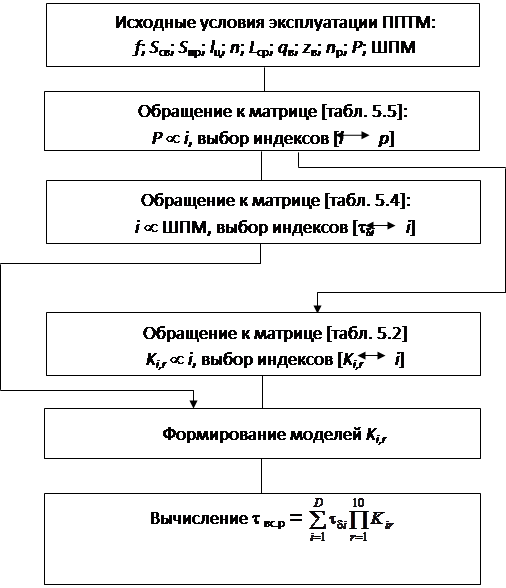

Рис. 5.10. Подпрограмма расчёта суммарной удельной трудоёмкости вспомогательных операций

Для погрузочных машин и призабойных транспортных средств в качестве аргумента функции распределения наработки на отказ целесообразно использовать объём погружённой горной массы за период между двумя очередными отказами Vо. Этот показатель наиболее адекватно учитывает реальное воздействие среды на показатели надёжности [90]. При такой постановке модель потока отказов может быть «вмонтирована» в имитационную модель функционирования ППТМ (рис. 5.11).

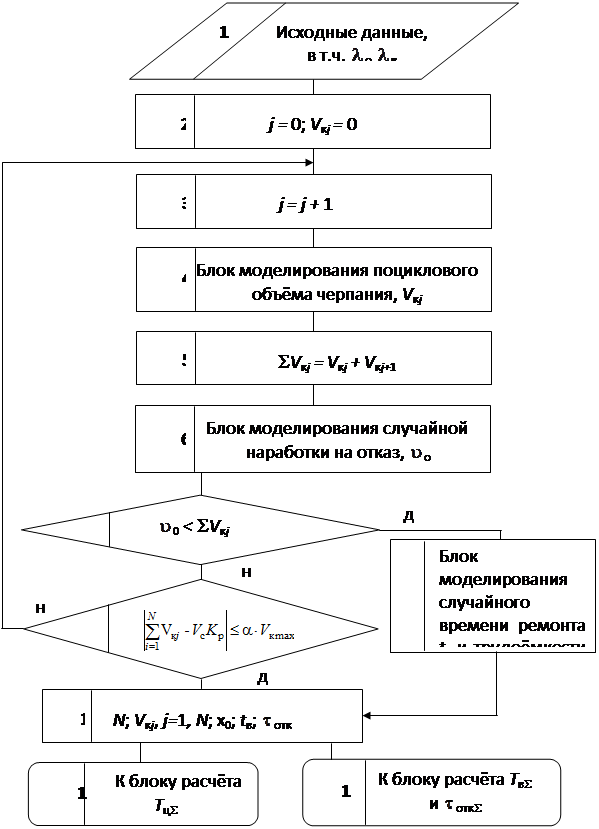

Рис. 5.11. Подпрограмма взаимосвязи имитационных моделей Vкj и потоков отказов и восстановлений
