Объём единичного захвата ковшом. Предельная вместимость ковша и объём ссыпания

Страница 4

F(lx) = Fзач Ксм,

где F(lx) – торцевая площадь в зависимости от уравнения lx для вариантов (а), (б), (в), (г). Далее по унифицированным ранее приведённым моделям рассчитываются площади Fi и объёмы DVi,j.

Разработан алгоритм и программа в среде MathCad, позволяющая решать обе задачи (рис. 3.19). Программа построена так, что унифицированные операции вычисления площадей, объёмов ссыпания и уровня заполнения ковша выполняются отдельными подпрограммами.

Предлагаемая методика даёт возможность определить реальную вместимость ковша и фактический объём груза, остающийся в ковше после очередного черпания в функции глубины внедрения.

В целях проверки функционирования математических моделей и логики построения программы выполнен тестовый пример по анализу ковша машины МПК-3 (Bк = 1,0 м; Lксс = 1,1 м; Lкс = 0,85 м; hст = 0,6 м; Sст = 0,5 м; aк = 35о; jс = 45о; j¢с = 50о; Kсм = 1,4, крепость породы f = 7, 10, 13). Результаты моделирования приведены в таблицах 3.5 и 3.6. Глубина внедрения изменяется в пределах 0,3–1,0 м, что соответствует реальным значениям при погрузке различных пород.

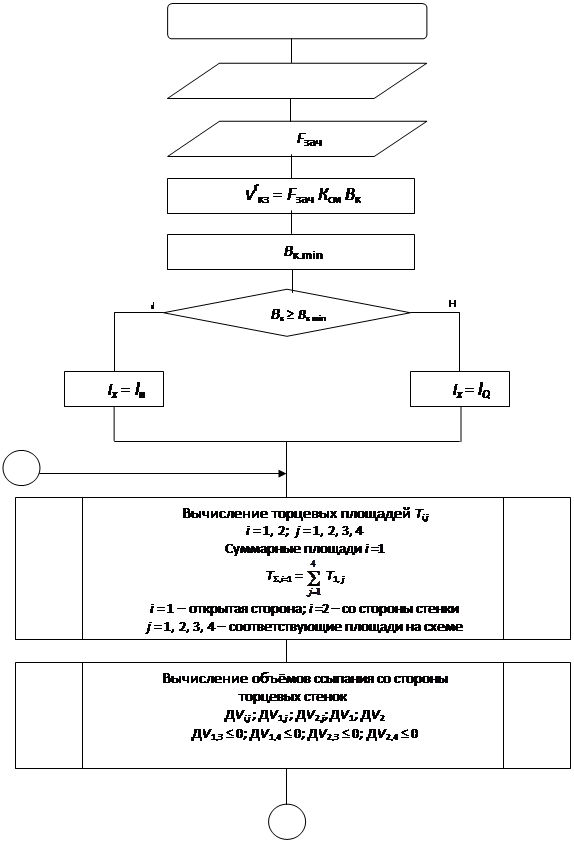

Рис. 3.19. Алгоритм расчёта вместимости ковша Vк.max или Vк.max1 и объёма, оставшегося в ковше после очередного черпания Vк.з

(начало; окончание см. на с. 84)

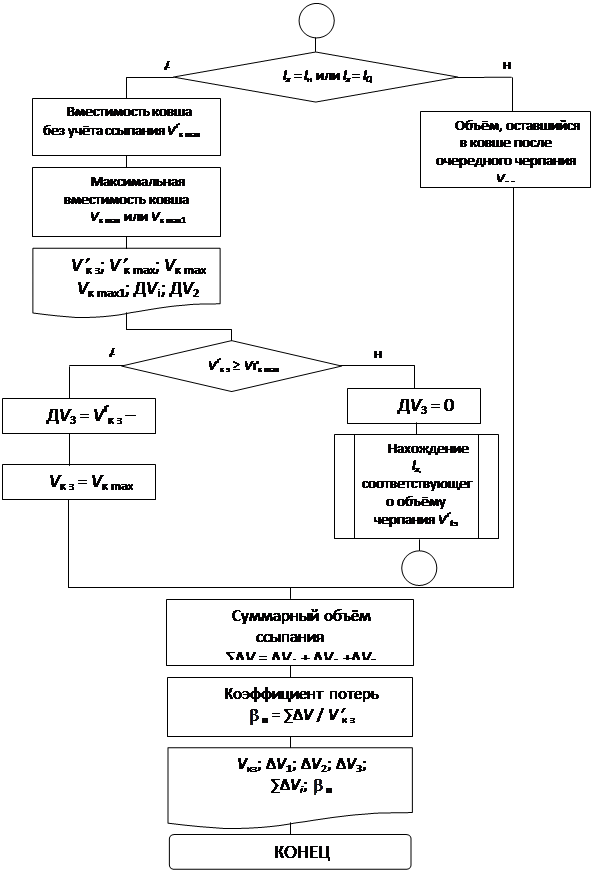

Рис. 3.19. Окончание (начало см. на с. 86)

Таблица 3.5

Максимальная вместимость ковша

Обозначения	Численные значения
Bк.min, м	2,366 >> Bк
lx, м	lx = lQ = 0,846
DV1i, м3	DV11 = 0,18; DV12 = 0,119; DV13 = DV14 = 0
DV2i, м3	DV21 = 0,03; DV22 = 0,228; DV23 = DV24 = 0
V¢к.max	0,758
Vк.max	0,421 (по паспорту 0,6)
bп	SDV / V¢к.max = 0,44

Таблица 3.6

Фактический объём груза, остающийся в ковше

Sвн	0,3	0,4	0,5	0,6	0,7	0,8	0,9	1,0
Fзач, м2	0,051	0,089	0,135	0,190	0,253	0,324	0,402	0,487
V¢к.з, м3	0,071	0,125	0,189	0,266	0,354	0,454	0,563	0,682
lx, м	0,112	0,187	0,272	0,365	0,464	0,508	0,673	0,781
DV, м3	0	0,010	0,023	0,043	0,074	0,171	0,219	0,336
Vк.з, м3	0,071	0,115	0,166	0,223	0,280	0,323	0,344	0,346
bп(Sвн)	0	0,08	0,12	0,16	0,21	0,29	0,39	0,51
Sвн, м		f = 7		f = 10		f = 13
Sвн, м		0,82		0,69		0,60
V¢к.з, м3		0,33		0,27		0,22
