Устройство стрелочного перевода

Материалы » Стрелочные переводы » Устройство стрелочного перевода

Страница 3

Для увеличения скорости движения на боковой путь требуются более пологие стрелки. Самый пологий стрелочный перевод в настоящее время эксплуатируется на высокоскоростной линии Париж – Лион во Франции. Он предназначен для движения на боковой путь со скоростью 220 км/ч и имеет марку крестовины 1/65. С другой стороны, с уменьшением крутизны резко растет длина стрелочного перевода, а значит, растет длина и масса остряков и усложняется их геометрия. Поэтому для перевода таких стрелок применяется связка из нескольких стрелочных электроприводов, работающих параллельно.

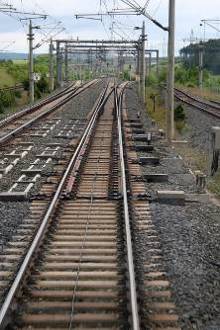

Высокоскоростной стрелочный перевод на железнодорожной линии Ганновер – Вюрцбург(Германия)

Конфигурации стрелочных переводов

одиночные стрелочные переводы, в которых один путь разделяется на два.

обыкновенные (прямолинейные) – у которых одно из направлений полностью прямолинейно.

симметричные – в которых оба направления отклоняются одинаковыми радиусами на одинаковый угол в разные стороны, за счёт чего длина стрелочного перевода минимальна при заданном минимальном радиусе кривой, такие стрелочные переводы часто применяются в стеснённых условиях.

несимметричные одно- и разносторонние.

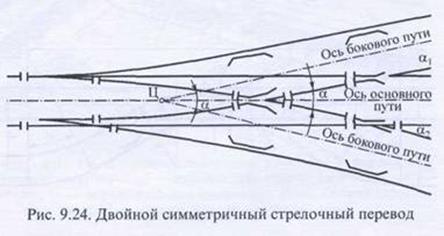

двойные стрелочные переводы, в которых тесно соседствуют 2 стрелки, и один путь разветвляется на три;

симметричные, в которых два направления отклоняются одинаковыми радиусами на одинаковый угол в разные стороны, а третье направление прямолинейно. Такие стрелочные переводы называются тройниками.

несимметричные одно- и разносторонние.

перекрёстные стрелочные переводы – располагаются в месте пересечения под углом двух путей.

одиночный имеет два комплекта остряков, управляемые двумя механизмами, и позволяет проходить с любого из четырёх веток прямо, и между двумя ветками из этих четырёх – на отклонение.

двойной – позволяют как проходить по каждому из пересекающихся путей прямо, так и переходить с одного пути на другой. в такой конструкции присутствует четыре комплекта остряков, управляемые двумя механизмами; две тупые и две остроугольные крестовины. Такие стрелочные переводы часто называют «американскими» («американками») или «крокодилами».

File:Rail X-switch Shepetivka.jpg

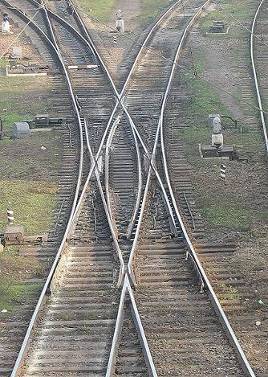

Перекрестный двойной стрелочный перевод на станции Шепетовка. На фото он переключен на маршрут «левый ближний – правый дальний».

сбрасывающая стрелка в нормальном положении (то есть по умолчанию) направлена на сброс («в никуда»), чтобы остановить случайно ушедший подвижной состав (вагон, локомотив). Только когда диспетчер готовит маршрут отправления (прибытия) поезда, сбрасывающая стрелка переводится, замыкая путь. Разновидность «сбрасывающей стрелки» – «сбрасывающий остряк» – установленный на пути один остряк.

Наибольшее распространение получили одиночные, обыкновенные стрелочные переводы, в отдельных случаях укладываются перекрестные двойные стрелочные переводы. Все остальные виды особого распространения не получили, ввиду сложности устройства и эксплуатации.

Существуют конструкции, в которых происходит совмещение торцов подвижных рельсов соединяемых путей при перемещении их в горизонтальной плоскости.

Также довольно малораспространены специальные конструкции, в которых колея одного из направлений начинается в виде клина, накладываемого механизмом на головки рельсов другого направления (накладная стрелка). Благодаря этому такую стрелку возможно ввести в имеющийся путь без разрыва его колеи, и движение по одному из направлений происходит также по практически неизменённой рельсовой колее, но по отклонённому направлению необходимо сильное ограничение скорости.
