Устройство стрелочного перевода

Материалы » Стрелочные переводы » Устройство стрелочного перевода

Страница 1

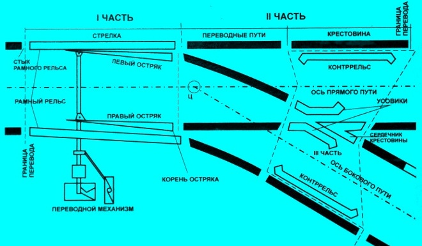

2 рамных рельса – специально обработанные рельсы с боков стрелки, идущие без разрыва и имеющие острожку в местах прилегания остряков.

Стрелка – служит для направления подвижного состава по прямому или боковому пути путём поперечного перемещения остряков при помощи переводного механизма:

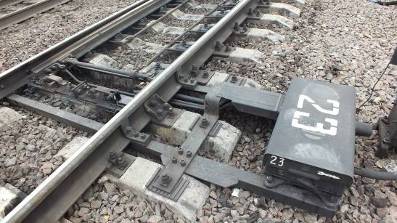

Переводной механизм – электропривод или ручной привод («флюгарка»).

Тяги, соединяющие переводной механизм с остряками и остряки между собой

Стрелочный указатель – Применяется в ручных стрелках для указания, в каком направлении переведена стрелка, бывают освещаемые и неосвещаемые; белая сторона освещаемого указателя или ребро неосвещаемого означает, что стрелка переведена по прямому направлению, а жёлтая сторона освещаемого указателя или боковая сторона неосвещаемого указывают на то, что стрелка переведена на боковой путь. В автоматических стрелках указатели не ставятся, направление, в котором переведена такая стрелка, определяется по положению остряков. Кроме того, по сигналу светофора можно определить, что одна или несколько стрелок в маршруте поезда установлены на боковой путь. В зависимости от этого машинист выбирает скоростной режим.

2 остряка (в трамвайной терминологии – перья) – подвижные участки рельсов. Остроганный конец остряка называется остриём, а другой – корнем. Закреплены остряки только в корне. Между собой остряки соединены тягами. Для пропуска подвижного состава остряки устанавливают так, что один из них плотно прижат к рамному рельсу, а другой отведён от своего рамного рельса на определённое расстояние называемое шагом остряка.

Корневые стыки – стыки в концах остряков, позволяющие передвигаться им в горизонтальной плоскости. Должны прочно удерживать остряк от продольного (угоняющего) и поперечного (бокового) смещения, но в то же время не препятствовать его перемещению из одного положения в другое и не вызывать пружинящих усилий ни в остряке, ни в самом креплении при переводе стрелки.

2 стрелочные закладки с замками, позволяющие зафиксировать стрелку в одном положении.

Переводная и соединительная кривые – соединительные участки рельсов между стрелкой и крестовиной.

Крестовина – специальная желобчатая конструкция, предназначенная для безопасного пропуска гребней колёс подвижного состава в местах пересечения внутренних рельсовых нитей двух путей, сходящихся на стрелочном переводе:

Сердечник – деталь, устанавливаемая в месте схождения внутренних рельсов.

Усовики – позволяют колёсной паре накатываться на сердечник с соединительных рельсов.

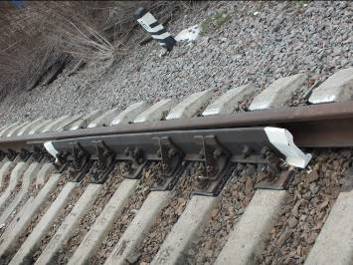

Контррельсы – служат для того, чтобы при проходе «мёртвого» пространства (участка крестовины от горла до реального острия сердечника) колесо направлялось в надлежащий жёлоб, а его гребень не ударял в слабое остриё сердечника. «Мёртвым» оно называется потому, что в нём возникает разрыв рабочих граней рельсовых нитей и гребень катящего колеса не направляется.

Предельный столбик (или предельная рейка) указывают место, далее которого на пути нельзя устанавливать подвижной состав в направлении стрелочного перевода или глухого пересечения. Предельные столбики устанавливаются посередине междупутья, а предельные рейки – в междупутье, в местах, где расстояние между осями сходящихся путей достигает размеров, предусмотренных ПТЭ.
