Устройство стрелочного перевода

Материалы » Стрелочные переводы » Устройство стрелочного перевода

Страница 4

В монорельсе применяется переворотный тип стрелки, когда два направления закреплены с разных сторон бруса. Для перевода стрелки механизм переворачивает брус нужной стороной.

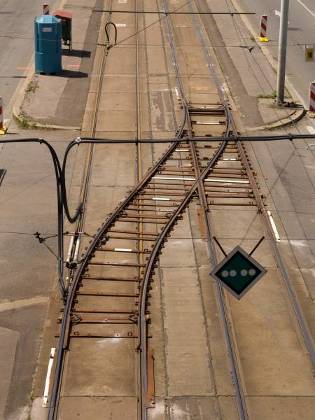

Накладная трамвайная стрелка в Праге

стрелочные переводы

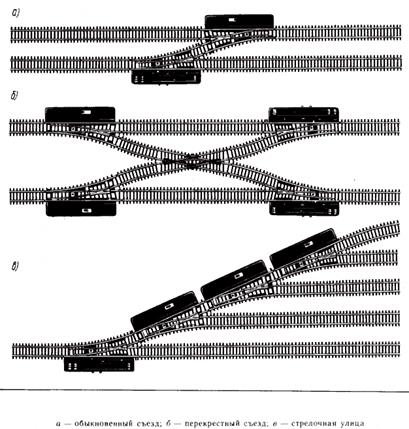

Распространенными устройствами для соединения путей являются съезды. В зависимости от расположения соединяемых путей съезды бывают обыкновенные, перекрестные и сокращенные.

Обыкновенный съезд состоит из двух одиночных стрелочных переводов и соединительного пути, укладываемого между корнями их крестовин.

Перекрестный, или двойной, съезд представляет собой пересечение двух одиночных съездов. Он имеет четыре стрелочных перевода и глухое пересечение, помещаемое между корнями крестовин. Такие съезды укладывают в стесненных условиях, когда для последовательного расположения двух одиночных съездов нет участка достаточной длины.

При устройстве перекрестных съездов, а также в местах, где пути пересекаются, но перевод подвижного состава с одного из них на другой не осуществляется, выполняют глухие пересечения под прямым или острым углом. На магистральных железных дорогах получили широкое распространение глухие пересечения под острым углом с применением крестовин марок 2/9 и 2/11. Эти пересечения состоят из четырех крестовин с контррельсами, из них две крестовины острые и две тупые. У прямоугольных пересечений все крестовины одинаковые.

Путь, на котором последовательно расположены стрелочные переводы, ведущие на параллельные пути, называется стрелочной улицей. Это устройство дает возможность перемещать подвижной состав на любой из соединяемых путей. Обычно стрелочные улицы объединяют группы путей одного назначения в парки. В зависимости от расположения по отношению к основному пути и угла наклона стрелочные улицы бывают разных видов.
