Крестовина

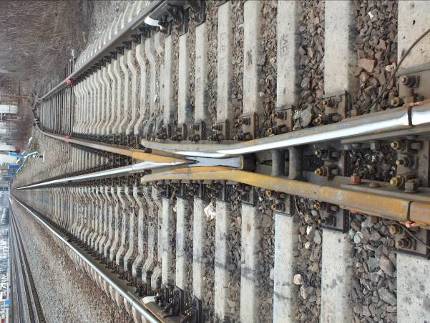

Крестовина с неподвижным сердечником

http://www.transp.nnov.ru/gallery/data/media/54/e1e626179d24d4d74137eac691bc8e44.jpg

Крестовина с подвижным сердечником

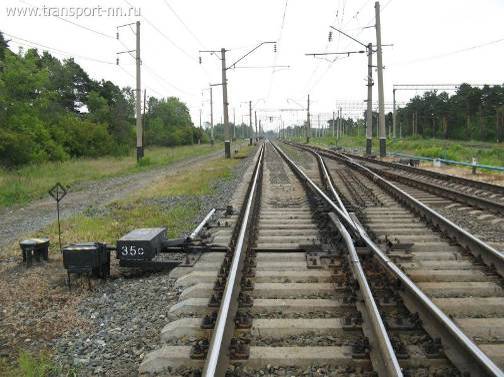

Крестовины – это элементы пути, предназначенные для пересечения рельсовых нитей под некоторым углом. Различают крестовины без подвижных частей, по которым движение подвижного состава возможно по любой из рельсовых колей в любое время, и крестовины с подвижными элементами, которые должны переводиться одновременно со стрелками, и движение по которым возможно только по той колее, на которую переведена крестовина. Крестовины с подвижными элементами вместе с приводами в целом дороже как в изготовлении, так и в эксплуатации, зато позволяют обходиться без контррельсов и без разрыва рельсовой колеи, которое неизбежно в неподвижных крестовинах в тех местах, где траектория гребня колёс пересекает рельсовую нить другого направления. За счёт этого крестовины с подвижными элементами позволяют достигать гораздо большей плавности прохождения подвижного состава и уменьшать ударные нагрузки. Крестовины обычно изготавливаются и высокомарганцевой стали (сталь Гадфильда), обладающей высоким сопротивлением износу при ударных нагрузках.

Марки крестовин

Все стрелочные переводы в пути железнодорожного типа в России и странах бывшего СССР принято характеризовать маркой крестовины, которая представляет собой отношение в виде дроби числителем которой выступает ширина сердечника, а знаменателем его длина (также, величину угла между рабочими гранями сердечника выражают в градусах). Среди обыкновенных прямолинейных стрелочных переводов в странах бывшего СССР наиболее типичны и распространены переводы с маркой крестовины 1/11, допускающие соответственно скорости движения по отклонению до 100 км/ч и 1/9 – 120 км/ч. Также существуют обычные стрелочные переводы с марками крестовин 1/18 и 1/22 и симметричные переводы с марками крестовин 1/9, 1/11, 1/6, 1/4,5 и др.

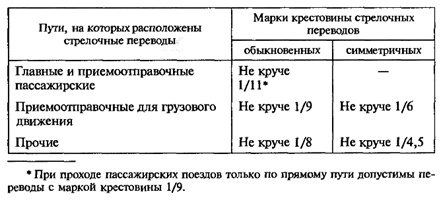

Стрелочные переводы на главных путях и приёмо-отправных путях пассажирского движения имеют крестовины не круче 1/11; стрелочным переводам по которому пассажирские поезда движутся только по прямому пути перевода, как правило не допускается иметь марку крестовины 1/9 и круче (радиусы их переводных кривых довольно близки к значениям 300 и 200 м соответственно). На приёмо-отправных путях грузового движения укладывают стрелочные переводы с маркой крестовины не круче 1/9, а симметричные – не круче 1/6. Стрелочные переводы прочих путей имеют марки крестовин не круче 1/8, а симметричные не круче 1/4,5.

Движение поездов по стрелочным переводам с крестовиной марки 1/9 и 1/11 разрешается по прямому пути со скоростями не выше 100 и 120 км/ч (соответственно), на боковой путь не свыше 40 км/ч, по переводам из рельсов типа Р65 с крестовиной марки 1/11 – не более 50, а по симметричным переводам с крестовиной марки 1/11 – не более 70 км/ч.

Перекрёстные стрелочные переводы, как правило, выполняются под двойным углом крестовины обыкновенных переводов в горловине станции, например, 2/9 при обыкновенных переводах с крестовинами 1/9. (2/9 здесь означает фактически удвоенный угол с тангенсом 1/9, а не угол с тангенсом 2/9).
