Система пожарной сигнализации

Материалы » Охрана труда проводника » Система пожарной сигнализации

Страница 1

Пассажирские вагоны оборудуются автоматическими установками пожарной сигнализации, способными обнаруживать пожар и оповещать о его возникновении на стадии загорания в контролируемых помещениях вагона. Установка пожарной сигнализации (УПС) должна реагировать на тепловые и дымовые признаки. Тепловые извещатели пожара срабатывают при достижении внутри объема контролируемого помещения максимальной температуры 70 . 80 °С или при скорости нарастания температуры внутри контролируемого объема 5 . 10 °С/мин. Дымовые извещатели пожара должны срабатывать при достижении в контролируемых помещениях значений задымленности (количества дыма и других продуктов сгорания), устанавливаемых для каждого типа вагонов. Извещатели в контролируемых помещениях вагонов (за исключением котельного отделения) устанавливаются скрыто, чтобы исключить или ограничить свободный доступ к ним пассажиров.

Установка пожарной сигнализации дает акустические и оптические сигналы возникновения загорания с указанием места пожара (помещения) внутри вагона. Время подачи сигнала не превышает 2 с. Установка автоматически определяет неисправности (обрыв, короткое замыкание) на линиях (шлейфах) подключения извещателей. Своевременное извещение о возникновении в вагоне очага возгорания обеспечивает поездной бригаде возможность начать активную борьбу с огнем. В случае критической ситуации увеличивается время на эвакуацию пассажиров из аварийного вагона. Если вагон оборудован УПС, возможно только появление очага возгорания, а распространение пламени и дыма по всему объему вагона можно предотвратить, если будут приняты необходимые меры.

Все элементы сигнализации и управления, необходимые для обслуживания УПС, сосредоточены на передней панели пожарного приемно-контрольного прибора (ППКП) УПС, который находится в служебном отделении вагона.

На пассажирских вагонах применяются установка пожарной сигнализации «Тесла-Либерец», установка пожарной сигнализации транспортного вагона типа УПС-ТМ и установка газового пожаротушения (УГП).

Установка пожарной сигнализации фирмы «Тесла-Либерец» состоит из центрального пульта, к которому подсоединены датчики двух типов: дымового ионизационного и теплового комбинированного (дифференциально-максимального).

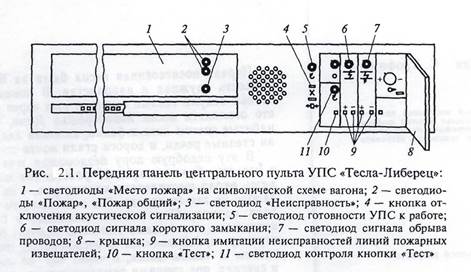

Основной узел УПС - центральный пульт (рис. 2.1) - служит для подачи оптического и акустического сигналов о возникновении пожара в вагоне с указанием помещения, где это произошло, для проведения самодиагностики УПС, подачи в провода между центральным пультом и датчиками напряжения 24 В, постоянного контроля за состоянием датчиков и подачи сигнала об их неисправности, подачи сигнала о готовности УПС к работе, исключения ложных сигналов о возникновении пожара.

Дымовой ионизационный датчик срабатывает при появлении в окружающем его воздухе газов, предшествующих возникновению пожара.

Тепловой комбинированный датчик срабатывает при повышении температуры воздуха помещения, в котором он установлен,

до 60 °С или при скорости повышения температуры воздуха выше 10 °С/мин.

Центральный пульт выполнен в виде отдельного вставного блока; в купейных вагонах его монтируют в служебном купе под шкафчиками для хранения чистого белья.

В купейном вагоне установлено 14 датчиков: 13 дымовых ионизационных - по одному в каждом купе и в электрораспределительном шкафу и один тепловой комбинированный в котельном отделении. Датчики соединены с центральным пультом специальными проводами по двухпроводной схеме.

Центральный пульт универсален. Его можно устанавливать в купейных вагонах с принудительной вентиляцией и купейных вагонах с кондиционированием воздуха.

При подаче электрического питания на пожарный приемно-контрольный прибор (см. рис. 2.1) на лицевой панели загорается зеленым цветом светодиод 5, сигнализируя тем самым о готовности УПС к действию. Крышка при этом должна быть закрыта. В дальнейшем при срабатывании в вагоне какого-либо пожарного извещателя в результате возникновения пожара на лицевой панели ППКП загораются красным цветом светодиоды 2 с надписью «Пожар». Одновременно с этим на левой верхней части панели, где изображена символическая схема планировки вагона, вспыхивает дополнительный светодиод 1 (Место пожара) с указанием конкретного купе, где появился очаг загорания. Появившийся световой сигнал дублируется тревожной сиреной прерывистого звучания. После этого обслуживающему персоналу необходимо принять соответствующие меры по ликвидации возгорания, а в случае ложного срабатывания необходимо отключить акустическую сигнализацию кнопкой 4 и вызвать поездного электромеханика.

При появлении в электрическом оборудовании УПС неисправности загорается немигающим желтым цветом светодиод 3 и включается звуковая сирена уже постоянного звучания.

При сигнализации неисправности кроме постоянно светящегося желтого светодиода 3 (Неисправность) загорается соответствующий светодиод 6 или 7, характеризующий вид неисправности: короткое замыкание (КЗ) между отдельными проводами шлейфов или обрыв проводов плюсовых или минусовых цепей блоков ППКП с корпусом. Акустический сигнал звучит постоянно и может быть отключен кнопкой 4, а светодиод 6 или 7 продолжает светиться до устранения неисправности, после чего акустический сигнал выключается.
