Назначение, устройство и принцип работы сцепления ВАЗ-2110

Материалы » Ремонт сцепления автомобиля ВАЗ-2110 » Назначение, устройство и принцип работы сцепления ВАЗ-2110

Страница 2

Педаль сцепления находится в салоне автомобиля, всегда является крайней слева. В автомобилях с АКПП педали сцепления нет. Но сам механизм сцепления присутствует.

Самое распространенное на данное время это сухое однодисковое, постоянно включенное сцепление. Принцип работы сцепления автомобиля сводится к плотному сжатию между собой рабочих поверхностей маховика, накладок диска сцепления и прижимной поверхности сцепления. В рабочем положении, под действием нажимных пружин нажимной диск сцепления плотно прилегает к диску сцепления и прижимает его к маховику. В шлицевую муфту заходит первичный вал, соответственно и крутящий момент передается на него от диска сцепления. При нажатии на педаль водителем в действие вступает система привода, выжимной подшипник нажимает на нажимные пружины и рабочая поверхность отходит от диска сцепления. Диск высвобождается, и первичный вал коробки передач прекращает вращение, хотя двигатель продолжает работать.

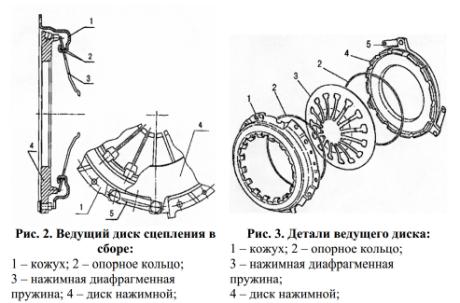

Диафрагменная пружина отштампована из листовой пружинной стали. В свободном состоянии диафрагменная пружина имеет вид усеченного конуса с радиальными прорезями, идущими от внутреннего края пружины. Прорези пружины образуют восемнадцать лепестков, которые являются упругими выжимными рычажками. За счет упругости рычажков диафрагменная пружина создает более равномерное давление на нажимной диск сцепления и способствует более плавному включению и выключению сцепления.
