Назначение, устройство и принцип работы сцепления ВАЗ-2110

Материалы » Ремонт сцепления автомобиля ВАЗ-2110 » Назначение, устройство и принцип работы сцепления ВАЗ-2110

Страница 1

Сцепление – сухое, однодисковое, постоянно включенное, беззазорное, с тросовым приводом выключения, предназначено для передачи крутящего момента от коленчатого вала двигателя к первичному валу коробки передач с возможностью кратковременного их разъединения и плавного соединения. Плавность включения сцепления обеспечивается кратковременным взаимным проскальзыванием ведомого диска относительно нажимного диска и маховика. Информация. На этом сайте http://prometey-yar.ru/catalog/zapchasti-k-dvigatelyam-tmz запчасти ТМЗ.

Сцепление установлено на маховике, и закрыто алюминиевым картером, который крепится болтами к блоку цилиндров. С другой стороны картер сцепления соединен с картером коробки передач.

На шлицах первичного вала коробки передач, свободно установлен ведомый диск, разделенный радиальными прорезями на двенадцать секторов. К ведомому диску с двух сторон приклепаны фрикционные накладки из специального материала. Крутящий момент от ведомого диска на его ступицу передается через пружинный демпфер.

Сцепление предохраняет детали трансмиссии от перегрузок. При неравномерном вращении коленчатого вала двигателя в трансмиссии возникают колебания. Для их гашения в сцеплении имеется гаситель колебаний, или демпфер.

Ведущая часть сцепления, кожух, крепится к маховику шестью болтами. Сцепление включает в себя нажимной диск, кожух и диафрагменную нажимную пружину. Нажимной диск подвижно закреплен на упругих пластинах внутри кожуха. Под действием диафрагменной пружины ведомый диск зажимается между нажимным диском и маховиком.

На легковых и грузовых автомобилях наиболее распространено однодисковое сцепление фрикционного типа. Механизм сцепления собран на маховике двигателя, а привод – на не вращающихся деталях, установленных на раме или кузове автомобиля.

Основными деталями механизма сцепления являются ведомый диск, установленный на шлицах ведущего вала коробки передач, нажимный диск с пружинами, размещенными на кожухе, который жестко прикреплен к маховику.

Привод выключения сцепления состоит из муфты с подшипником выключения и возвратной пружиной, вилки, тяги и педали.

Нажимной диск представляет собой основание выпуклой круглой формы. В основание встроены нажимные пружины, которые соединены с прижимной площадкой моховика, так же круглой формы. Нажимные пружины сводятся к центру сцепления, где на них, во время выжима, воздействует подшипник выключения.

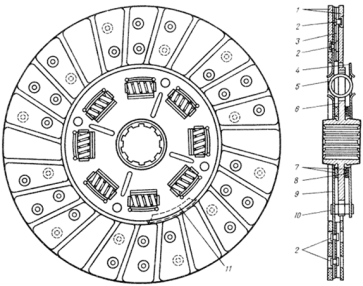

Рис. 1. Ведомый диск сцепления:

1 – фрикционные накладки; 2 – заклепки; 3 – пружина ведомого диска; 4 – пластина демпфера; 5 – демпферная пружина; 6 – ступица; 7 – фрикционные кольца; 8 – регулировочные кольца; 9 – ведомый диск; 10 – упорный палец; 11 – балансировочный грузик

Диск сцепления (ведомый) имеет округлую форму и конструктивно состоит из лучевого основания, фрикционных накладок, шлицевой муфты, для присоединения первичного вала коробки передач. Так же в состав входят пружины – успокоители, или демпферные пружины, которые расположены по кругу шлицевой муфты. Предназначены для сглаживания вибраций во время включения сцепления.

Фрикционные накладки изготавливаются из углеродного композитного материала, существуют накладки из кевларовых нитей, керамики и т.д. Накладки крепятся к основанию при помощи заклепок, так же как и шлицевая муфта, которая расположена внутри накладок.

Выжимной подшипник представляет собой подшипник, у которого одна сторона выполнена в виде нажимной площадки круглой формы соизмеримой с диаметром расположенных в центре сцепления выжимных пружин. Выжимной подшипник располагается на выступающем из коробки передач первичном вале. Правда, крепится подшипник не на сам вал, а на защитный кожух вала. Подшипник в действие приводит «коромысло» или вилка привода, которая нажимает на муфту подшипника, имеющую специальные выступы. В некоторых случаях вилка и муфта фиксируются стопорными пружинами. Выжимной подшипник может быть нажимного действия, или оттягивающего.
