Оборудование гидроагрегатов УПГ-300

Материалы » Универсальный передвижной гидроагрегат » Оборудование гидроагрегатов УПГ-300

Страница 2

Раздаточная коробка (рис. 3) предназначена дня передачи крутящего момента от двигателя к трем насосам НП-5Щ, маслонасосу МШ-ЗА, генератору ГСР-СТ-12ОО0ВТ и осевому вентилятору. Раздаточная коробка представляет собой редуктор с цилиндрическими прямозубыми шестернями внешнего зацепления, установленными в разъемном корпусе, состоящем из верхней части и поддона.

Привод насоса НП-52М осуществляется включением электромагнитной муфты, которая представляет собой многодисковую муфту сухого трения с неподвижной электромагнитной катушкой.

Система охлаждения генератора предназначена для принудительного отвода тепла от коллектора при помощи двух центробежных вентиляторов ДР-1 КМ. Осевой двенадцатилопастной вентилятор охлаждения блока радиаторов гидросистемы приводится в движение с помощью карданного вала. Система управления и контроля предназначена для дистанционного управления и контроля работы силовой установки. Система состоит из датчиков и указателей, размещенных на панели управления.

Гидравлическая система установки УПГ-300 предназначена для разъемной проверки и отработки гидросистем самолетов, проверки их на герметичность и опрессовки, а также заправки гидросистем рабочей жидкостью. В состав гидравлической системы УПТ-300 входят (рис. 4): три основные (обслуживающие) системы, система опрессовки и система кольцевания.

Рис. 3 Раздаточная коробка

1 - редукционный клапан; 2 - электромагнитная муфта; 3 - фильтр; 4 - фильтроэлемент; 5 - маслонасос; 6 - поддон; 7 - ведущие и ведомые диски; 8 - электромагнитная муфта; 9 - ведущий вял; 10 - вёдомый вал; 11 - корпус раздаточной коробки.

Для проверки и отработки гидросистем ВД гидросистема УПГ-30С подсоединяется к ВС рукавами нагнетания I и рукавами всасывания 45 при помощи наконечников.

Рабочая жидкость из ВС через наконечник и рукав 45 вступает к подкачивающему насосу 46, от которого при работе о охлаждением поступает в радиатор 13, где охлаждается и далее через фильтр II подается на вход в гидронасос Н8-52М. Включение радиатора производится краном 12. При работе без охлаждения рабочая жидкость от подкачивающего насоса 46 через фильтр II подается на вход насоса 7,минуя радиатор 13, Давление жидкости на входе в насос 7 измеряется манометром 10, температура жидкости контролируется термометром 47. Насос 7 подает рабочую жидкость в ВС через обратный клапан 6, фильтр предварительной очистки 5, фильтр тонкой очистки 3 и рукав I с наконечником. Давление жидкости, подаваемой в ВС, регулируется предохранительным клапаном 48. Подача жидкости насосом 7 регулируется механизмом 8, давление нулевой подачи - механизмом 9. Давление напора жидкости измеряется манометром 2. Сигнализатором 4 измеряется перепад давления и степень загрязненности фильтра тонкой очистки 3. Если перепад давления в фильтре превышает 0,5 МПа и возникает опасность перепуска жидкости через предохранительный клапан фильтра в обход фильтроэлемента, сигнализатор 4 подает световой сигнал на панель управления. Температурное реле 44 блокирует работу сигнализатора 4 при температурах жидкости ниже 0°С. Жидкость из корпуса насоса 7 сливается через фильтр 17 во всасывающую магистраль.

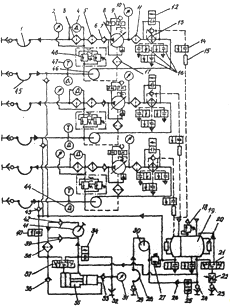

Рис. 4. Принципиальная схема гидравлической системы УПГ-300

Дозаправка гидросистем ВС рабочей жидкостью осуществляется путем наддува основной части бака 19 азотом с давлением до 0,35 МПа. При этом рабочая жидкость поступает в ВС через, "всасывающую магистраль ручного насоса 41, обратный клапан 39, фильтр 38,вентиль 40, обратный клапан 43 и рукав 45. Предохранительный клапан 18 предупреждает чрезмерное повышение давления в баке 19.Объем жидкости в баке измеряется по уровнемеру 20.

Система опрессовки гидросистемы УПГ-300 обеспечивает проверку герметичности и прочности самолетной гидросистемы. Опрессовка осуществляется ручным насосом 41. Рабочая жидкость всасывается из основной части бака 19 и подается в опрессовочный рукав 32 через обратный клапан 42, фильтр 38, обратный клапан 36,малую полость гидротрансформатора 35 и обратный клапан 33. Давление опрессовки измеряется манометром 31. После окончания опрессовки давление сбрасывается открытием вентиля 34.
