Силы и моменты, действующие на шатунные и коренные шейки коленчатого вала двигателя

Материалы » Разработка двигателя внутреннего сгорания » Силы и моменты, действующие на шатунные и коренные шейки коленчатого вала двигателя

В КШМ действуют силы нормальные, касательные и радиальные.

N-нормальная сила в абсолютном представлении:

Т-касательная сила в абсолютном представлении:

К-радиальная сила в абсолютном представлении:

Крутящий момент от действия одного цилиндра двигателя в абсолютном представлении, определяется выражением:

Значение давления p в этих формулах берется из суммарной диаграммы сил и давлений.

Рисунок 6. Схема сил, действующих на КШМ.

Порядок работы цилиндров двигателя: левый блок 1 4 2 3

правый блок 1 2 3 4

Суммарный момент на шатунных шейках определяется суммированием крутящего момента на предыдущей коренной шейке и половины крутящего момента на этой шатунной шейке.

Мк ср = 1141,6 Нм

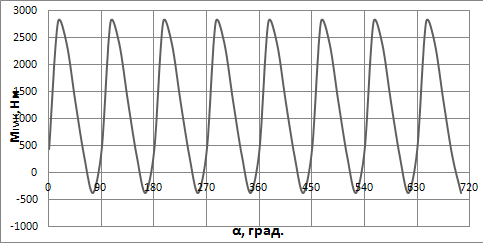

Рисунок 7. Выходной крутящий момент двигателя.

Проверка на соответствие заданной эффективной мощности Nе двигателя по осредненному крутящему моменту Мк ср:

Расхождение с заданной мощностью составляет менее 7%.
