Анализ профиля и плана, причин ограничений скорости

Страница 2

На рисунке 3.1 представлены факторы ограничивающие скорости движения.

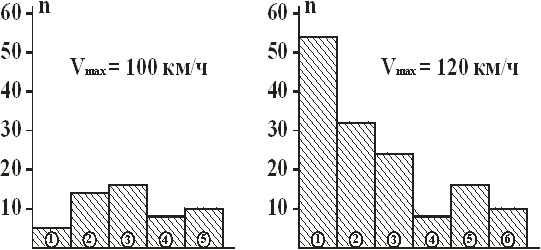

Рисунок 3.1 – Факторы ограничивающие скорости движения

Условные обозначения: 1 – недостаточное возвышение наружного рельса 2 – недостаточный радиус кривой; 3 – стрелочные переводы; 4 – искусственные сооружения; 5–пассажирские платформы; 6 – земляное полотно.

Анализ ограничений скорости показал, что при уровне Vmax = 100 км/ч наиболее распространенными являются ограничения скорости по станциям, где марка стрелочного перевода не соответствует этому уровню скорости и при расположении стрелочного перевода в кривой, а также ограничения, связанные с недостаточным возвышением наружного рельса в кривых и недостаточным радиусом кривых. При увеличении скорости до 120 км/ч значительно возрастает число ограничений скорости из-за недостаточной величины возвышения наружного рельса в кривых на перегонах и несоответствия марки стрелочного перевода уровню максимальной скорости на станциях. Сказанное иллюстрируется диаграммами, приведенными на рисунке 3.1. Так, например, при Vmax = 100 км/ч число ограничений скорости, вызванных недостаточным возвышением наружного рельса в кривой, равно 5, а при Vmax = 120 км/ч – это число равно 53. То же можно сказать и об ограничениях скорости, вызванных другими причинами. Для детального анализа причин ограничений скорости производятся тяговые расчеты [17, 21].
