Технологичность конструкции. Конструкция элементов НВ вертолета должна обеспечивать возможность применения прогрессивных и экономичных технологических процессов [1].

Совершенство по массе. Для авиационных конструкций требование минимальной массы является обязательным, разумеется, при соблюдении прочности и жесткости. Поскольку лопасть НВ и ее составные элементы (лонжерон, узлы крепления) относятся к силовым элементам, то основным путем уменьшения массы служит выбор рациональной конструктивно-силовой схемы, применение конструкционных материалов с высокими характеристиками относительной прочности и относительной жесткости [2]. Однако масса лопасти должна обеспечивать необходимые инерционные характеристики для безопасного полета в режиме авторотации несущего винта, а также соответствовать значениям, необходимым для устранения аэроупругих явлений (флаттера, дивергенции) [3].

Оптимальная масса конструкции может быть достигнута грамотным конструированием.

Долговечность конструкции. Долговечность – это общее время (обычно исчисляемое в годах) работы конструкции на номинальном режиме в условиях нормальной эксплуатации без существенного снижения расчетных параметров при экономически приемлемой суммарной стоимости ремонтов. Долговечность агрегатов вертолетов, особенно имеющих силовые детали и узлы, во многом определяется величиной их ресурса.

Ресурсом называется наработка агрегата (исчисляемая в часах) от начала эксплуатации до наступления предельного состояния, после которого существует вероятность его разрушения [2]. Для большинства основных агрегатов вертолета (лопастей и втулок несущих и рулевых винтов, систем управления винтами, трансмиссии, редукторов, подредукторной рамы и др.) устанавливается ресурс по условиям усталостной прочности [7].

Существует два способа проектирования авиационных конструкций по выносливости в условиях действия переменных нагрузок: проектирование по принципам "безопасного ресурса" и "безопасного повреждения".

При назначении безопасного ресурса предполагается, что в процессе отработки задаваемого срока службы ни в одной из деталей рассматриваемой серии не будут возникать усталостные трещины [2].

В конструкции с безопасным повреждением допускается появление трещин в отдельных силовых элементах конструкции, однако, трещины не должны приводить к разрушению или чрезмерной деформации всей конструкции. Это достигается выбором типа конструкции, при котором возможное разрушение или усталостные трещины только уменьшат до некоторой степени статическую прочность и жесткость конструкции, достаточные для завершения безаварийного полета вертолета. Увеличение допускаемых напряжений в элементах конструкции с безопасным повреждением может составлять 15–20 % по сравнению с соответствующими напряжениями, принимаемыми для конструкции безопасного срока службы. Выигрыш от применения безопасно повреждаемых конструкций заключается в уменьшении массы изделия, увеличении срока службы и уменьшения его стоимости [2].

Эффективным способом обеспечения безопасной повреждаемости является использование "избыточных" конструкций с несколькими каналами передачи нагрузок. Примером такого решения является лопасть несущего винта с многоконтурным лонжероном, показанная на рисунке 1.2.

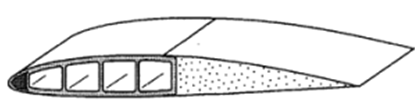

Рисунок 1.2 – Отсек лопасти с многоконтурным лонжероном

При использовании в конструкции НВ композиционных материалов часто используется проектирование по принципу безопасного повреждения.
