Дизельные двигатели

На грузовых автомобилях среднего и большого тоннажа устанавливают дизели, использующие тяжелые сорта топлива. Эти дизели значительно отличаются от рассмотренного выше двигателя, использующего легкие сорта топлив. Работа дизелей, также как и работа карбюраторных двигателей, основана на сгорании топлива внутри цилиндра. Много общего есть и в основных частях двигателей, за исключением приборов приготовления горючей смеси (топливной аппаратуры) и некоторых других частей.

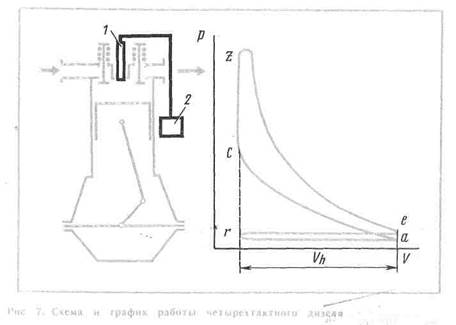

На рис. 7 показаны схема и график работы четырехтактного дизеля (типа ЯМЗ). При перемещении поршня от верхней мертвой точки к нижней через открытый впускной клапан засасывается воздух (левая стрелка), при перемешивании которого с остаточными газами совершается такт впуска (линия га на графике работы); в следующий ход поршня происходит сжатие смеси с остаточными газами при закрытых клапанах (линия ас); степень сжатия достигает 14 - 20, а давление конца сжатия равно 3 - 4 Мн1м2 (30 — 40 кГ/см2} при температуре 600 - 700° С. В конце сжатия через форсунку 1 насосом 2 под давлением впрыскивается топливо, мелкие частицы которого, соприкасаясь с раскаленным воздухом, сгорают (линия cz); давление поднимается до 5 — б Мн1мг (50 — 60 кГ/см2, а температура — до 1800 - 2000° С. Под влиянием большого давления газов происходит рабочий ход (линия ze) последним ходом (линия еr) поршень выталкивает отработавшие газы через открытый выпускной клапан (правая стрелка) — такт выпуска.

Для карбюраторного двигателя смесь приготовляется вне его цилиндра и подается на протяжении целого хода поршня заранее подготовленной. В дизеле же смесь образуется в цилиндре, где и сгорает, а для хорошего перемешивания впрыскиваемого за короткий

промежуток времени топлива со сжатым воздухом необходимо определенное время, которого не хватает особенно на больших оборотах. Поэтому у современных дизелей максимальное число оборотов в минуту меньше, чем у карбюраторных.

Весь процесс работы при четырехтактном цикле совершается за четыре хода поршня и два оборота коленчатого вала; рабочий ход имеет место только через два оборота вала. Поэтому при наличии только одного цилиндра для получения необходимой мощности требуется увеличение размеров поршня, цилиндра и других деталей, что приводит к необходимости уменьшения оборотов вследствие трудности преодоления больших сил инерции возвратно-поступательно движущихся деталей. Одноцилиндровый двигатель получается тяжелым и тихоходным.

Двигатель автомобильного тина достаточной мощности, малого веса и небольших размеров получится, если увеличить количество цилиндров и повысить число оборотов коленчатого вала в минуту. При увеличенном количестве цилиндров за два оборота совершается несколько рабочих ходов; правильным чередованием этих ходов можно улучшить равномерность вращения вала, а сокращением времени совершения рабочего хода можно дополнительно повысить мощность за счет повышения числа оборотов вала в единицу времени.

Современные автомобильные двигатели чаще всего состоят из четырех, шести или восьми цилиндров.

В качестве общего критерия для оценки двигателя служит коэффициент полезного действия, под которым понимается отношение тепла, эквивалентного работе, снимаемой с маховика, к теплу, эквивалентному введенному топливу; для карбюраторных двигателей он равен 0,2 - 0,25; для дизельных 0,3 - 0,35.

Двигатель состоит из кривошипного и распределительного механизмов и систем охлаждения, смазки, питания и зажигания (только в карбюраторных двигателях).
