Страница 2

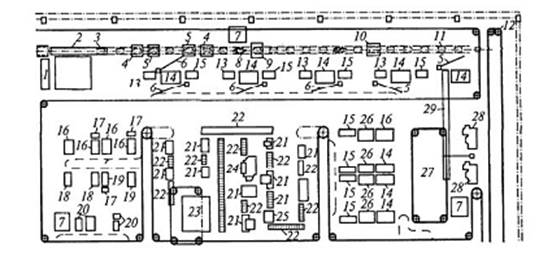

Рис. 3 .5. Планировка участка сборки силовых агрегатов: 1– накопитель для блоков цилиндров(элеваторного типа); 2– конвейер для сборки двигателей; 3– электрическая таль; 4– стенд для отвертывания(завертывания) гаек крышек подшипников; 5– стенд для выпрессовки(запрессовки) крышек; 6– консольно-поворотный кран; 7– гидроагрегат; 8– кантователь; 9– пресс для запрессовки гильз; 10– стенд для завертывания гаек головки цилиндров; 11– подвесной толкающий конвейер; 12– подвесной конвейер; 13– монтажный стол; 14– накопитель элеваторного типа; 15– стеллаж; 16– стенды для ремонта и испытания приборов смазки; 17– накопитель; 18– стенд для сборки узлов; 19–стенд для сборки и испытания жидкостных насосов; 20– стенды для сборки шатунно-поршневой группы; 21– стенд для ремонта и сборки головок цилиндров; 22– рольганг; 23– моечная машина; 24– камера для нагревания головок цилиндров; 25– стенд для гидроиспытания головок цилиндров; 26– стенд для сборки узлов коробки передач; 27– подвесной конвейер для сборки коробок передач; 28– стенд для испытания коробок передач; 29– монорельс.
Размещено на Allbest.ru
Токарная операция износа посадочного места под шестерню
Деталь—коленчатый вал ГАЗ-53А Д=58,d=56,L=46.
Материал— чугун ВЧ 40-0 ,
Твердость-- НВ241…285
Масса—до 15 кг,
Оборудование – токарно-винторезный станок IK62,
Режущий инструмент—резец проходной с пластинкой Т15К6,
Установка деталей --в центрах,
Условия обработки—без охлаждения.
1. Установить деталь
2. Точить 1 ( Д1 ) Ш 58 → Ш 56,0
3. Снять деталь
Расчет припусков на обработку
h = Д - d / 2 (26)
где Д - Диаметр до обработки, мм ...
Расчёт технологического оборудования
Количество рабочих мест рассчитывается по формулам:
Xрм=Tуч/Фрм * m * у (7)
где Туч - Годовая трудоёмкость работ по участку.
Фрм - Годовой фонд рабочего места в часах.
m - Количество рабочих работающих на одном рабочем месте
у - Число смен
Xрм = 4942,08 / 2070 * 1 * 1 = 2,39 чел.
принимаем 2 человека.
Xо=Tуч/Фдо (8)
где Туч - Годовая трудоёмкость работ по участку.
Фдо - Действительный годовой фонд оборудования.
Xо = 4942,08 / 2025 = ...
Правила безопасности при обслуживании электрооборудования
Опасным для жизни человека считается напряжение свыше 12 В. Система электрооборудования пассажирских вагонов работает на напряжении от 24 до 3000 В.
Максимальное значение тока в системах вагонов может достигать 225 А. Но даже при поражении током 0,05 А возможны серьезные последствия в виде ожогов, поражения тканей, сильного сокращения мышц и т.д. Ток 0,1 А при условно принятом сопротивлении тела человека 1000 Ом создает электрический удар, кот ...
