Пересечение путей

Материалы » Стрелочные переводы » Пересечение путей

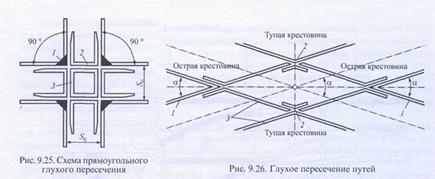

В местах пересечения двух путей, по каждому из которых необходимо обеспечить независимое движение, устраивается глухое пересечение, которое применяется на станциях и на промышленных путях. В зависимости от угла пересечения рельсовых путей глухое пересечение бывает прямоугольное (рис. 9.25) и косоугольное, или ромбическое (рис. 9.26).

Прямоугольное глухое пересечение (см. рис. 9.25) состоит из четырех крестовин 7, четырех контрельсов 2, одного замкнутого по контуру контрельса 3 и ряда более мелких деталей. Косоугольное глухое пересечение путей бывает с одинаковой или разной шириной колеи; применяется в основном глухое пересечение двух прямолинейных путей с одинаковой шириной колеи. Глухое пересечение (см. рис. 9.26) состоит из двух острых крестовин 1, двух тупых крестовин 2, рельсов 3 и переводных брусьев.

Прямоугольное глухое пересечение (см. рис. 9.25) состоит из четырех крестовин 7, четырех контрельсов 2, одного замкнутого по контуру контрельса 3 и ряда более мелких деталей. Косоугольное глухое пересечение путей бывает с одинаковой или разной шириной колеи; применяется в основном глухое пересечение двух прямолинейных путей с одинаковой шириной колеи. Глухое пересечение (см. рис. 9.26) состоит из двух острых крестовин 1, двух тупых крестовин 2, рельсов 3 и переводных брусьев.

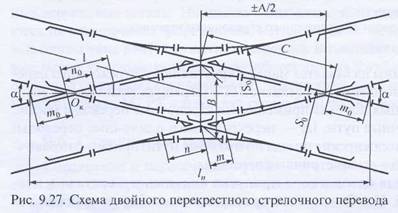

Такой перевод заменяет собой систему, состоящую из двух обыкновенных стрелочных переводов. Длина перекрестного перевода почти в два раза меньше длины двух одиночных переводов. Такие переводы выгодно устраивать в стесненных условиях, особенно на тупиковых пассажирских станциях.

Перекрестный стрелочный перевод состоит из двух острых крестовин с контррельсами, двух тупых крестовин с контррельсами, четырех пар остряков, соединительных рельсов и переводных брусьев.

Съезды представляют собой соединение двух близлежащих рельсовых путей посредством стрелочных переводов, а иногда и глухих пересечений. Съезды бывают нормальными между двумя прямыми параллельными, сокращенными между двумя прямыми параллельными путями, нормальными и сокращенными перекрестными между двумя прямыми непараллельными путями.

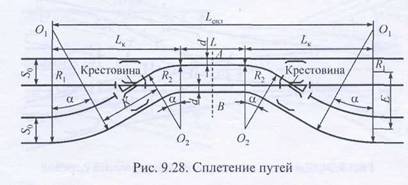

Сплетение путей (рис. 9.28) представляет собою совмещение двух путей, при котором в местах пересечения рельсовых нитей сплетаемых путей укладываются крестовины, а рельсовые нити на длине сплетения размещаются на общих поперечинах.

К сплетению путей прибегают в случаях выполнения сложных длительных работ по реконструкции пути или искусственных сооружений на одном из путей двухпутного участка.
