Теоретическая длина стрелочного перевода определяется по формуле
Lт = R(sin α-sin βн) + К*cos α, мм; (3.15)
При R =1355836 мм; βн = 1,216666; α = 2051’45’’= 2,8625; К =2690 мм.
Lт = 1355836*(0,049939– sin 1,216666) +2690*0,998752 = 41607 мм.
Полная длина стрелочного перевода определяется по формуле
Ln= q + Lт+ m, мм; (3.16)
При q =2779 мм и m = 4140 мм

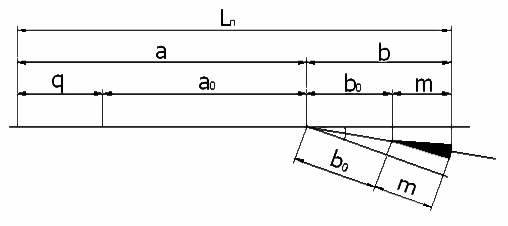

Рисунок 3.7 – Схема для определения осевых размеров стрелочного перевода
Ln = 4140+2779+41607 = 48526 мм.
Осевые размеры стрелочного перевода определяются по формулам
bo= So/(2tg*α/2), мм; (3.17)
ао = Lт - bo, мм (3.18)
а = ао+q, мм; (3.19)
b = bo+m, мм; (3.20)
При So=1520 мм; α/2 = α/2 = 1025’52,5’’ = 1,43125
bo= 1520/(2* tg 1,43125) = 30418 мм;
При Lт = 41607 мм
ао = 41607 – 30418 = 11189 мм;
При m = 4140 мм
b = 4140 + 30418 = 34558 мм;
При q = 2779 мм
а = 2779 + 11189 = 13968 мм;
Проверим полученные значения а и b
а+b = 13968+34558 = 48526 мм,
Ln = а + в
48526 = 48526 мм
Определение нагрузки на зуб сателлита и полуосевых шестерен
Нагрузку на зуб сателлита и полуосевых шестерён определяют из условия, что окружная сила распределена поровну между всеми сателлитами, и каждый сателлит передает усилие двумя зубьями. Окружная сила, действующая на один сателлит:
где, r1 – радиус приложения, r1 = 0,025 м;
r2 = 0,036 м;
nс – число сателлитов, nс = 2;
Мкmax – максимальный момент, развиваемый двигателем, Мкmax=116 НЧм;
uКП1 – передаточное число первой передачи, uКП1 = 3,67; ...
Определение времени разгона
При проведении расчетов полагаем, что разгон автомобиля на каждой передаче производится до достижения максимальных оборотов двигателя.
Для определения времени разгона на каждой передаче определяем среднее ускорение:
jср = (jн+jк)/2 (35)
jср11 = (1,76+1,9)/2=1,83 м/с2
jср12 = (1,9+1,9)/2=1,9 м/с2
jср13 = (1,9+1,75)/2=1,825 м/с2
jср14 = (1,75+1,46)/2=1,605 м/с2
jср15 = (1,46+1,39)/2=1,425 м/с2
jср16 = (1,39+1,24)/2=1,315 м/с2
jср21 = (1, ...
Вторая ступень
дистанционная направленная защита ДС2
Первичное сопротивление срабатывания второй ступени выбирается исходя из минимального тока К.З. на шинах смежной подстанции точка к3, Zсэ11= кч*|
Zkmax|,
где кч
- коэффициент чувствительности; Zkmax
- максимальное сопротивление, замеряемое защитой при К.З. на шинах смежной подстанции.
При этом смежный путь на участке пост секционирования - подстанция А считается отключенным. Значение Zkmax при узловой схеме питания определяется по выражению: ...
