Определение длины переходной кривой и элементов для её разбивки

Материалы » Содержание и ремонт железнодорожного пути » Определение длины переходной кривой и элементов для её разбивки

Страница 2

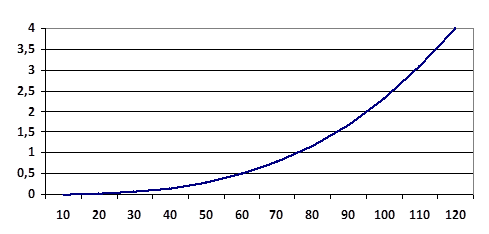

Рисунок 2.6 - График переходной кривой.

Определяем элементы переходной кривой необходимые для разбивки её на местности. Сдвижка круговой кривой внутрь определяется по формуле:

P = Y0 – R*(1-cos) (2.21)

P = 4,0 - 600(1- cos 5,732484) = 1,0 м

Расстояние m от начала переходной кривой до первоначального тангенсного столбика:

m = m + P*tg (2.22)

m = 60,1 +1,0*tg= 60,26 м

Вычислим длину оставшейся части круговой кривой после устройства переходных кривых:

πR/180*(), м (2.23)

(3,14*600)/180*(18,666667 2*5,732484) = 75,38 м

Суммарный тангенс новой кривой:

Т= m+(R+ P) tg (2.24)

Т= 60,26 + (600+1,0)* tg = 159 м

Суммарная биссектриса:

Б= (2.25)

Б == 9,0 м

Домер:

Д = 2∙Т- L (2.26)

Д = 2∙159– 75,38 = 242,62 (м).

Страницы: 1 2
