Определение возвышения наружного рельса

Материалы » Содержание и ремонт железнодорожного пути » Определение возвышения наружного рельса

Рельсовая колея определяется своей шириной, положением рельсовых нитей по уровню и подуклонкой рельсов. При движении подвижного состава по кривой появляется центробежная сила J. Она создает дополнительное давление колес на наружную рельсовую нить, в связи с чем рельсы на ней изнашиваются быстрее, возникают отбои рельсовых нитей, появляется непогашенное центробежное ускорение, при больших значениях которого пасса-

жиры испытывают неприятное ощущение.

Чтобы компенсировать действие силы J и ограничить центробежное ускорение на кривых вводят возвышение наружного рельса h. При проектировании железнодорожных линий возвышение h определяется по формуле:

h = 12,5 * К * Vср2/R, (2.10)

где 12,5 – коэффициент, учитывающий различия в размерности;

Vср2 – средневзвешенная скорость движения поезда, км/ч;

R – радиус кривой, м;

К – коэффициент смещения экипажа относительно оси пути, при скорости меньше 120 км/ч равный 1, больше 120 км/ч–1,1.

R – радиус кривой, в м;

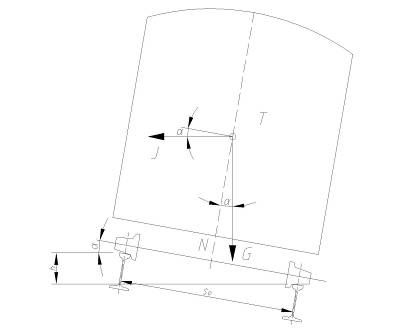

Рисунок 2.3 – Расчетная схема для определения возвышения наружного рель са в кривых: h — возвышение наружного рельса в кривой радиуса R; S0 — расстояние между двумя осями рельсов (S0 = 1600 мм); G — вес экипажа; J — центробежная сила; N, Т — составляющие веса экипажа G; α—угол наклона полотна пути

Средневзвешенная скорость движения поездов рассчитаем по формуле:

Vср2= (2.11)

где Vгр, Vпас,Vск – скорость движения грузовых, скорых и пассажирских соответственно.

где ni – число поездов одинаково веса, движущихся с одинаковой скоростью, в шт.;

Рi – вес поездов, в т.;

Vср2 = (км/ч)2

Рассчитаем возвышение наружного рельса по формуле:

h = 12,5 * 1,0 * 4261,4/600 = 88,8 мм

Обеспечение комфортабельности езды пассажиров, характеризуемого допускаемым не погашенным ускорением:

hо = 12,5(V²max. /R) – 115, мм (2.12)

V²max – максимальная скорость пассажирских поездов для кривой R, км/ч;

115 – недостаток возвышения наружного рельса при котором возникает непогашенное ускорение равное 0,7м/с2. [8]

h = 12,5 * 1052/600 – 115 = 114,7 мм;

За окончательное значение возвышения принимаем большее из двух, величину расчётного возвышения округляем до значения кратного 5 мм в большую сторону.

Наибольшим допускаемым возвышением согласно ПТЭ на железных дорогах РБ является возвышение 150 мм.

К дальнейшим расчетам принимается h расчетное – 115 мм.
