На автомобили «Волга» устанавливаются четырёхцилиндровые четырёхтактные карбюраторные двигатели двух модификаций (24Д и 2401) с рядным расположением цилиндров и жидкостным охлаждением. Эти двигатели отличаются только степенью сжатия. Для двигателей 24Д применяется бензин АИ-93, для двигателя 2401- бензин А-76.
На рисунке 1 изображён двигатель с коробкой передач, а на рисунке 2 его частичный разрез.
Технические характеристики двигателя автомобиля ГАЗ-24
Расположение двигателя Спереди, продольно
Объем двигателя 2445 см3
Тип
Количество цилиндров
Ход поршня 92 мм
Диаметр цилиндра 92
Cтепень сжатия 8.2
Количество клапанов на цилиндр 2
Система питания Карбюратор
Мощность 95/4500 л.с/об.мин
Крутящий момент 190/2400 н*м
Тип топлива АИ-92

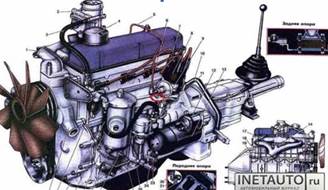

Рисунок 1 - двигатель автомобиля ГАЗ-24

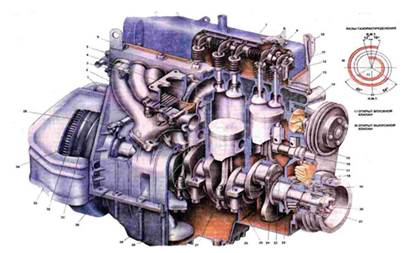

Рисунок 2 - Частичный разрез двигателя автомобиля ГАЗ-24
Расчет и разработка чертежей специального оборудования
Расчет баллонов стенда
Толщина стенок баллона, м (сталь 10)
δр = ,
где р – номинальное давление, МПа; р = 0,8 МПа. Принимаю запас прочности 1,25, тогда р = 1,25 · 0,8 = 1 МПа;
[σр] – допускаемое напряжение, МПа; [σр] = 21 · 107 МПа; [1]
Dвн – внутренний диаметр баллона, м; Dвн = 0,19 м.
δр = м.
δр < δ,
Принимаю δ = 0,5 см.
Расчет на прочность
σр = ,
σр = МПа < [σр] = 21 · 107 М ...
