Счисление пути судна во льдах

Страница 2

При плавании транспортного судна во льдах сплоченностью 6-9 баллов при скорости до 6 уз можно успешно использовать планшет, сочетающий в себе параллельную линейку, транспортир, циркуль и таблицы для расчета пройденного расстояния (рис.2.6). Планшет представляет собой круг диаметром 200 мм. По его окружности нанесена градусная шкала. По радиусу круга от его центра в направлении 360° сделана прорезь шириной 2 мм. В секторе круга нанесена номограмма пройденного расстояния в зависимости от времени (до 10 мин) и скорости (до 6 уз). Вдоль прорези нанесена шкала "кабельтовы". Для учета циркуляции на круге имеются отверстия, соответствующие радиусам циркуляции 0,5, 1,0, 1,5, 2,0 и 2,5 кб. Прокладка пути судна во льдах с помощью данного планшета производится в такой последовательности: планшет накладывается на миллиметровую бумагу с фиксацией центра круга в произвольно выбранной точке; отсчет курса судна по градусной шкале совмещается с вертикальной линией, проходящей через выбранную точку, прорезь на круге покажет направление курса; на номограмме от шкалы времени по минутам, пройденным данным курсом, следует идти параллельно прорези до пересечения с линией скорости, с которой судно шло на данном курсе; из точки пересечения линии времени и линии скорости по линии, параллельной шкале времени, нужно идти в сторону выреза - на шкалу "кабельтовы"; по расстоянию от центра круга до найденной точки определяется путь, пройденный судном на данном курсе; подобная операция повторяется для следующего курса, причем конец предыдущего отрезка пути явится началом последующего; через час или 30 мин крайние точки на миллиметровой бумаге соединяются. Это и будет генеральный курс и пройденный по нему путь.

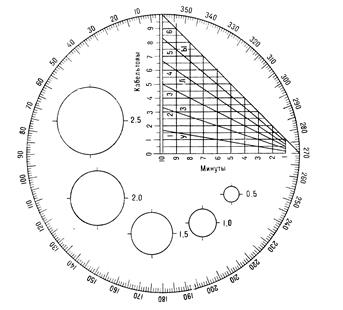

Рис. 14. Планшет для ведения прокладки .jpg

Рисунок 2.6 - Планшет для ведения прокладки пути судна при плавании во льдах

Как показал опыт, использование данного планшета значительно облегчает работу штурмана, сокращая время расчетов генерального курса и пути в 2-3 раза. Планшет можно изготовить самостоятельно по образцу в масштабе радиуса 1 кб в 1 см.

Необходимым условием безаварийного судовождения во льдах является знание скорости судна в любой момент времени. При ледовом плавании вдоль побережья в условиях постоянного радиолокационного и визуального контакта с берегом имеется возможность определить место судна с круговой ошибкой 1-4 кб. При отсутствии такого контакта, а также ненадежности радиотехнических средств возникает проблема измерения скорости судна во льдах. Знание скорости важно и при пятиминутном счислении пути судна во льдах, когда требуется корректировка глазомерных определений скорости уточненными данными.

В ходе практики ледового плавания выработан ряд способов определения скорости судна во льдах. Одним из основных принципов является измерение промежутка времени, за которое судно проходит определенное расстояние (базу). В качестве базы используется вся длина судна.

Определение скорости судна этим способом происходит таким образом: впереди по курсу выбирается какая-либо приметная льдина; когда эта льдина поравняется с форштевнем, включается секундомер; когда льдина поравняется со срезом ахтерштевня, секундомер останавливается; по пройденному расстоянию L (длине судна) и времени его прохождения t определяется скорость судна.

Для упрощения этих расчетов можно составить таблицу, на основании которой по времени прохождения длины данного конкретного судна получают скорость движения. Иногда для определения скорости движения судна в узлах используют соотношение 2L/t, точность которого вполне удовлетворительная - 0,1 уз.

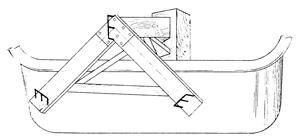

Рис. 15. Общий вид визиров на борту .jpg

Рисунок 2.7 - Общий вид визиров на борту судна для определения скорости хода во льдах
