Комплект защиты фидера поста секционирования

Структурная схема этого комплекта приведена на рис.1.2, из которого видно, что защита также является двухступенчатой.

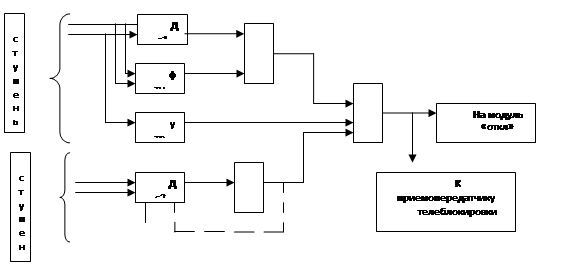

Рис.1.2. Структурная схема комплекта защит (УЭЗФП).

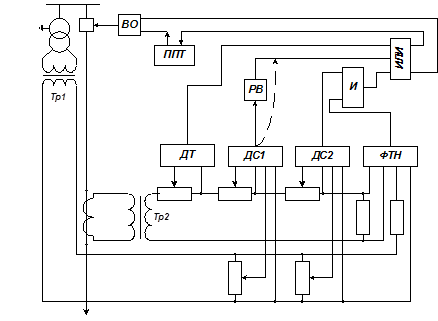

Рис.1.2.1 - Схема полупроводниковой защиты фидера поста секционирования

Защита фидера контактной сети поста секционирования также является двухступенчатой

Первая ступень защиты - дистанционная направленная защита, отключающая без выдержки времени К.З. в пределах 80-85% (50% с телеблокировкой) зоны пост секционирования - подстанция. Эта ступень включает в себя датчик полного сопротивления ДС1 с круговой характеристикой и фазовый орган ФТН, обеспечивающий срабатывание первой ступени в диапазоне углов 45-95°. Характеристика первой ступени представляет собой сектор с центром в начале координат комплексной плоскости сопротивлений.

Первая ступень защиты имеет "мёртвую зону" при К.З. вблизи поста секционирования. В этом случае значительно понижается напряжение на его шинах, которое становится недостаточным для срабатывания датчика ДС1.

В связи с этим первая ступень включает в себя также ускоренную токовую отсечку (УТО), которая является основной защитой при К.З. в пределах "мёртвой зоны". Характеристикой УТО является окружность с центром в начале координат комплексной плоскости сопротивлений.

Вторая ступень защиты - дистанционная ненаправленная защита ДС2- отключает с выдержкой времени 0,4-0,5с.К.З. в зоне, где не работает первая ступень защиты, а также осуществляет её резервирование в зоне работы первой ступени.

Таким образом, защита второй ступени ДС2 распространяется на весь участок поста секционирования и подстанцией, являясь при этом основной для участков, находящихся между концом первой ступени и шинами смежной подстанции.

Характеристика второй ступени защиты на комплексной плоскости сопротивлений имеет вид окружности, центр которой совпадает с началом осей координат.

При снижении напряжения на шинах поста секционирования ненаправленная дистанционная защита ДС2 автоматически переводится в режим токовой отсечки без выдержки времени, резервируя также при этом "мёртвую зону" первой ступени ДС1.

Общая характеристика электронной защиты фидера поста секционирования получается путём наложения характеристик первой и второй ступеней и является комбинированной.

Общая характеристика электронной защиты фидера поста секционирования получается путем наложения характеристик первой и второй ступеней, т.е. является комбинированной.

Диапазон уставок по сопротивлению:

ненаправленная дистанционная защита - 5-58 Ом

направленная дистанционная зашита - 6,8-63 Ом

Диапазон срабатывания по углу сдвига фаз направленных защит от 45-1+5 до 95-5+20

Диапазон уставок по току:

Дистанционные защиты 1 ступени - 1,7-20 А;

Дистанционные защиты 2 ступени - 1,6 - 15 А;

Ускоренные токовые отсечки - 1,8-25 А.
