Развернутая диаграмма суммарных сил давления газов и сил инерции КШМ

Материалы » Разработка двигателя внутреннего сгорания » Развернутая диаграмма суммарных сил давления газов и сил инерции КШМ

Страница 2

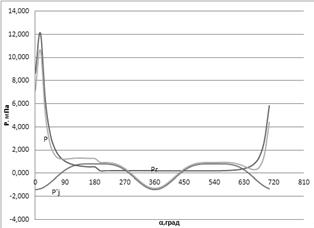

Рисунок 5. Развернутая диаграмма суммарных сил давления газов и сил инерции КШМ

Страницы: 1 2




Размеры цилиндра
Рабочий объём одного цилиндра ==0.0014 м3 гдеNe = 187 кВт - эффективная мощность двигателя; n = 2200 об/мин - частота вращения вала; z = 8 - число цилиндров двигателя; ре = 1,02 МПа – эффективное давление цикла; m = 4 – коэффициент тактности. Диаметр цилиндра гдеVs = 0,00138 м3 – объём одного цилиндра; t = S/D = 1.04 – отношение хода поршня к диаметру. Ход поршня S = D × t = 0,12 × 1,04 = 0,124 м, гдеD = 0,12м – диамет ...
