Конструкция, принцип действия судовых установок для утилизации сухого мусора

Материалы » Судовые вспомогательные механизмы » Конструкция, принцип действия судовых установок для утилизации сухого мусора

Страница 1

Отходы сжигаются в специальных печах-инсинераторах. Данным способом можно уничтожить практически все виды отходов, за исключением металла и стекла, которые следует отделить от общей массы.

К недостаткам этого метода относят увеличение пожароопасности на судне, повышение расхода топлива, трудоемкость и токсичность продуктов сгорания, выбрасываемых в атмосферу.

Процесс сжигания твердых отходов в инсинераторах можно условно разделить на 2 этапа: предварительное высушивание и собственное сжигание: Разница в марках инсинераторов заключается в разнообразных конструкциях, в производительности и теплопроизводительности.

Высушивание осуществляется в топке. Топку обычно разогревают до температуры не- менее 500°С и заполняют твердыми отходами. Сжигание отходов осуществляется по принципу пиролиза.

При температуре ~300°С из органических веществ начинается испарение газообразных фракций. Газы поднимаются в верхнюю часть топки или в смежную, камеру сгорания, и там с помощью вспомогательного факела полностью сгорают. При температуре более 760°С дурнопахнущие газы в течение нескольких секунд распадаются. Жидкие отходы попадают в инсинератор в распыленном виде через специальные шламовые форсунки.

Рассмотрим более подробно конструкцию судового инсннератора.

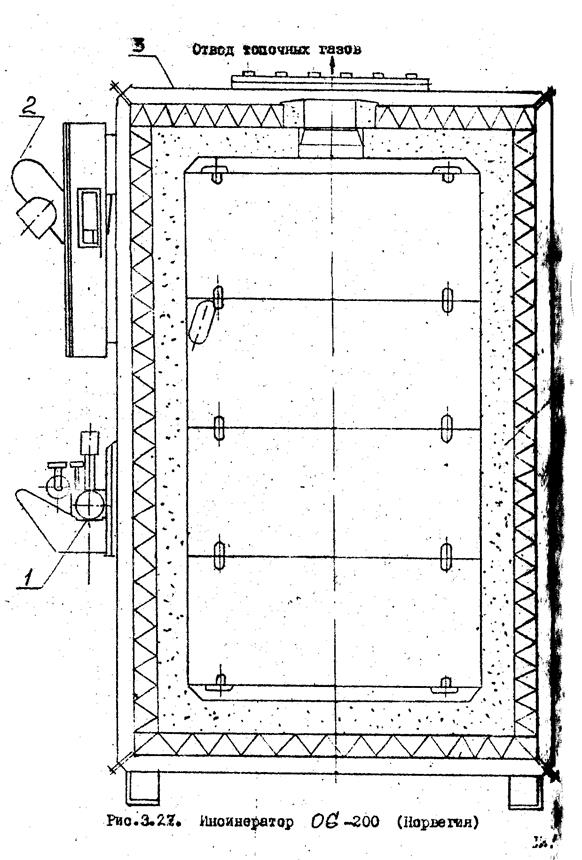

Корпус 3 инсинератора 0G-200, представленный на рис. 3.27 имеет прямоугольную форму, внутри вертикально расположена цилиндрическая камера сгорания 4. На передней стенке имеется дверца со смотровым стеклом и замком, предназначенная для загрузки твердых отходов (замок дверцы откроется лишь тогда, когда температура внутри камеры сгорания будет ниже 100°С), а также дверца для удаления золы. На левой стенке размещены щит управления и питания, топочное устройство и дозирующее устройство жидких отходов 1. Топочное устройство 2 состоит из вентилятора, насоса дизельного топлива, приводного электродвигателя, двух дизельных форсунок с механическим распиливанием, которые способны пропускать топливные включения размером до 8мм, и электрозапального устройства дизельной форсунки.

Дозирующее устройство жидких отходов состоит из двигателя (злектро-), винтового насоса, бесступенчатого редуктора. Подача жидких отходов регулируется вручную с помощью маховика редуктора.

Дизельное топливо при необходимости подается ив судового расходного топливного бака; жидкие отходы забираются из грязевого танка, имеющего подогрев. Сжатый воздух для распыливания жидких отходов подается от соответствующей судовой системы.

Циркуляционный насос обеспечивает подачу жидких отходов к дозирующему устройству, а также- перемешивание содержимого грязевого танка для выравнивания состава сжигаемой смеси и обеспечения тем самым стабильности процесса горения.

Процесс сжигания жидких отходов начинается после предварительного разогрева камеры сгорания. Степень распиливания жидких отходов регулируется клапаном подачи пара или сжатого воздуха. Инсинератор снабжен необходимой аварийно-предупредительной сигнализацией и защитой.

№ 9 Средства активного управления судном.

Средствами активного управления су дном являются:

1) Руль, должен обеспечивать его управляемость в любых случаях эксплуатации: Под управляемостью понимают 2 основных качества судна - поворотливость и устойчивость на курсе. Поворотливостью называют способность судна подчиняться действию руля, а устойчивостью на курсе - способность сохранять избранное (заданное) направление при неизменном положении руля. Важной характеристикой руля является относительное удлинение л. Для прямоугольного руля л.= h/b. Если руль непрямоугольный, то л. = h/bcp =h2/F. Судовые рули имеют относительное удлинение л = 0,5 - 3,0. Чем больше л, тем лучше гидродинамические характеристики руля и поворотливость судна. На речных судах вследствие ограниченной осадки л обычно не превышают 1,5, а на мелкосидящих судах меньше 0,5. Коэффициент компенсации к к = F б/F = 0,1 - 0,25. При больших значениях к к. руль оказывается неустойчивым. Руль считается устойчивым, если он сам под давлением воды возвращается в диаметральную плоскость. При выборе типа руля следует отдавать предпочтение балансирным и полубалансирным рулям, так как на их перекладку затрачивается меньшая мощность, чем на перекладку небалансирных рулей. При плавании в ледовых условиях, а также в случае засоренного фарватера, как правило, устанавливают небалансирные рули. Контур сечения руля в горизонтальной плоскости, перпендикулярной к оси баллера представляет собой профиль руля. Его выбирают из числа профилей (NACА (Национальный Консультативный комитет по Аэронавтике США (установка за гребным винтом); НЕЖ - Н.Е. Жуковский (быстроходные суда); ЦАГИ - Центральный Аэрогидродинамический Институт (двухвальная установка с одним рулем в ДГЩ, применяемых в судостроении. Расстояние между крайними точками по длине профиля называется хордой профиля. Длина хорды в данном сечении равна ширине пера. Профили рулей создают на основании их исследования в аэродинамических трубах или в опытных бассейнах, причем исследуются только симметричные профили. Форма профиля пера характеризуется ординатой t профиля и относительной его толщиной t. Ординатой профиля t называется расстояние между двумя точками, измеренное в направлении, перпендикулярном хорде профиля. Наибольшая ордината является его максимальной толщиной tmax. Отношение этой толщины к длине хорды называется относительной толщиной профиля, т. е. t=tmax/b. Все существующие профили разделяют на тонкие t < 0,08, средние t=0,08+0,12 и толстые t >0,12. В практике проектирования рулей пользуются относительной толщиной профиля t=0,12 - 0,21, так как при большей относительной толщине может происходить срыв потока при сравнительно малых углах перекладки руля.
