Эхолот ES 5000 производит фирма "Litton Marine System" (Германия). Измеряемая глубина может отображаться на жидкокристаллическом дисплее, на котором отображаются основные навигационные параметры: координаты судна, глубина, время и дата. В блоке памяти данные сохраняются на протяжении 24 часов. Эхолот имеет выход данных в формате NMEA 0183.
Обеспечивается ледовая защита гидроакустических антенн. По требованию заказчика может быть поставлен дистанционный цифровой дисплей.
судовождение гирокомпас курс лаг

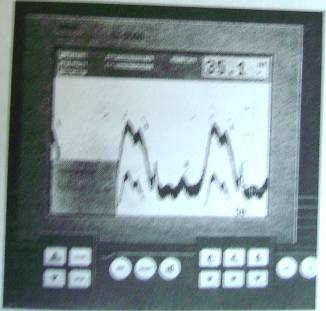

Лицевая панель эхолота
Основные технические характеристики эхолота:
диапазон измерения 10; 50; 250; 2000м;
точность измерения ± 1% от шкалы;
минимальная глубина 0,5 м;
коррекция на осадку……………………………………………0 – 10 м:
рабочие частоты 30; 50; 100; 200 кГц;
длительность импульса .0,3; 1,0; 3,0 мс (в зависимости от выбранного диапазона);
потребляемая мощность 25 Вт;
масса прибора…………………………………………………… .6,1кг.
