Гидроцилиндр предназначен для перемещения емкостей со щебнем . Резьба на корпусе позволяет закрепить гидроцилиндр и использовать его в качестве силового органа.
Гидравлический возврат штока позволяет быстро вернуть шток в исходное положение, сокращая рабочий цикл.
Сила на штоке гидроцилиндра:
, (16)
где:
-сила на штоке гидроцилиндра;
- масса емкости со щебнем
- коэффициент трения качения ,=0,05.
Перед тем как определить массу емкости со щебнем, предварительно определим объем емкости:
, (17)
где: H– высота емкости; L– длинна емкости; B–ширина емкости;
.
Определение массы емкости со щебнем:
, (18)
где -
объем емкости, ;
плотность щебня,
;
т
кН
кН
т.к. нам необходимо передвинуть емкость на расстояние 2950мм. Принят телескопический гидроцилиндр двухстороннего действия.

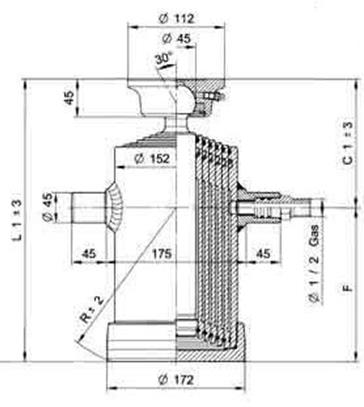

Рисунок 14 – Телескопический гидроцилиндр двухстороннего действия с подводом жидкости через телескопические трубопроводы.

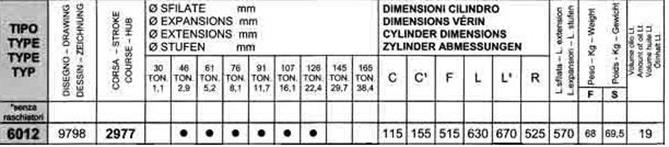

Рабочее давление – до 180 бар; Грузоподъемность – 9 тонн; Диапазон рабочих температур - 40+110°С; Максимальная скорость движения штока – 0,5 м/с;
Определение минимального давления в гидроцилиндре, необходимого для перемещения ёмкости с балластом:
, (19)
.
Выбор шин
Максимальная нагрузка mш на одну шину определяется из выражения:
mш1 = m1/i1; (3)
mш2 = m2/i2, (4)
где i1 и i2 соответственно количество шин, установленных на передней и задней осях.
mш1 = m1/i1 = 830/2 = 415 кг
mш2 = m2/i2 = 830/2 = 415 кг
Максимальная нагрузка на шину должна учитывать перераспределение массы автомобиля при интенсивном разгоне и экстренном торможении, которое учитывается коэффициентом перераспределения mp.
mp1 = mp2 = 1 ...
Силы и моменты, действующие на шатунные и коренные шейки коленчатого вала
двигателя
В КШМ действуют силы нормальные, касательные и радиальные.
N-нормальная сила в абсолютном представлении:
Т-касательная сила в абсолютном представлении:
К-радиальная сила в абсолютном представлении:
Крутящий момент от действия одного цилиндра двигателя в абсолютном представлении, определяется выражением:
Значение давления p в этих формулах берется из суммарной диаграммы сил и давлений.
Рисунок 6. Схема сил, действующих на КШМ.
П ...
Построение индикаторной диаграммы двигателя
Индикаторная диаграмма двигателя - это графическое представление процессов, составляющих рабочий цикл двигателя в координатах P-V. Давление рабочего тела Р откладываем по оси ординат, а объем занимаемый им в цилиндре двигателя V - по оси абсцисс. Поскольку этот объем является линейной функцией перемещения поршня, то для удобства часто давление откладываем как функцию перемещения (хода) поршня (S). Масштабы по осям выбираем удобными с точки зрен ...
