Выбор подшипников

Страница 1

Радиально-упорные шарикоподшипники предназначены для восприятия радиальных и осевых нагрузок. Их способность воспринимать осевую нагрузку зависит от угла контакта, представляющего собой угол между плоскостью центров шариков и прямой, проходящей через центр шарика и точку касания шарика с дорожкой качения. С увеличением угла контакта осевая грузоподъемность возрастает вследствие уменьшение радиальной. По скоростным характеристикам радиально-упорные подшипники не уступают радиальным однорядным.

Увеличение угла контакта приводит к снижению допускаемых частот вращения и увеличению воспринимаемой подшипниками односторонней осевой нагрузки.

Подшипники устанавливают на жестких двухопорных валах с небольшим расстоянием между опорами, а также в узлах, где требуется регулирование зазора в подшипниках при монтаже или в процессе эксплуатации.

Однорядный радиально – упорный шарикоподшипник воспринимает радиальную и осевую нагрузку, причем осевую нагрузку – только в одном направлении; радиально – упорный шарикоподшипник устанавливается напротив второго подшипника, который воспринимает нагрузку в противоположном направлении. Радиально – упорные шарикоподшипники – неразъемные. Они пригодны для высоких частот вращения. Способность к самоустановке очень мала.

Сепараторы: Большая часть радиально – упорных шарикоподшипников имеют массивный сепаратор с окнами из стеклонаполненного полиамида. Они подходят для длительных температурных воздействий до 120 о С. При смазке содержащиеся в масле присадки могут привести к сокращению срока службы сепаратора. Старое масло в условиях высоких температур также может снизить долговечность сепаратора, поэтому необходимо соблюдать сроки замены масла. Подшипники в универсальном исполнении для комплектного монтажа.

Эти подшипники специально выпускаются приспособленными для установки в произвольном порядке, с единственным условием – они должны монтироваться вплотную друг к другу; при этом достигается предписанное значение внутреннего осевого зазора или равномерное распределение нагрузки без применения прокладок или других подобных приспособлений.

Перекос: Однорядные радиально – упорные шарикоподшипники обладают ограниченной способностью компенсировать несоосность. При перекосах шум и вибрации подшипника заметно возрастают.

Внутренний зазор:

Внутренний зазор в однорядном радиально – упорном шарикоподшипнике устанавливается только после монтажа подшипника и зависит от расположения его относительно второго подшипника, при котором в узле организуется фиксация подшипника в противоположном направлении.

Минимальная нагрузка:

Для того, чтобы подшипник работал удовлетворительно, он всегда должен быть под определенной минимальной нагрузкой. Это особенно важно, когда подшипники работают при высоких скоростях, когда силы инерции шариков и сепаратора, а также трение в смазочном материале могут оказывать отрицательное воздействие на условия качения в подшипнике и вызвать проскальзывание шариков по дорожке качения.

Выбор подшипника на роликовых опорах производится по допустимой радиальной силе и динамической грузоподъемности.

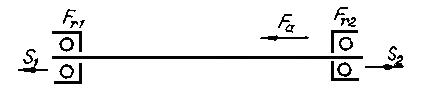

Рисунок 12 – Расчетная схема радиального однорядного шарикоподшипника

Для радиально-упорных шарикоподшипников осевая составляющая:

. (14)

где осевая составляющая; е – коэффициент осевого нагружения, [3]; радиальная нагрузка, кН.
