Разработка принципиальной электрической схемы и выбор её элементов

Материалы » Система управления ДПТ путем регулирования тока возбуждения » Разработка принципиальной электрической схемы и выбор её элементов

Контур тока якоря.

Принимаем

,

Необходимо ограничение выходного сигнала на уровне 10В, следовательно выбираем стабилитрон с напряжением стабилизации 10В.

В качестве датчика тока выбираем ДТХ – 10.

Технические данные ДТХ – 10:

Допустимая перегрузка по измеряемому току (разы) 1.5

Диапазон рабочих температур -20…+80 0С

Основная и приведенная погрешность 1%

Нелинейность выходной характеристики 0.1%

Номинальный ток 10 А

Коэффициент передачи 1:2000

Полоса пропускания 1…50000Гц

Источник питания 15В 10%

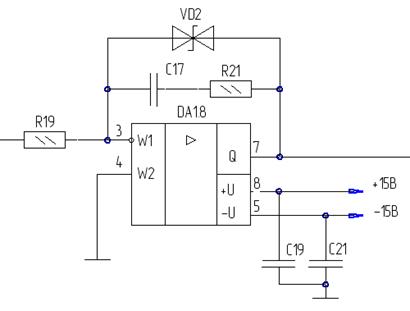

Рис. 9 Регулятор тока якоря. Схема принципиальная

Учитывая номинальный входной ток и коэффициент передачи, то номинальный выходной сигнал составляет 10/2000 = 0.005 А. Входной ток , тогда выходной ток

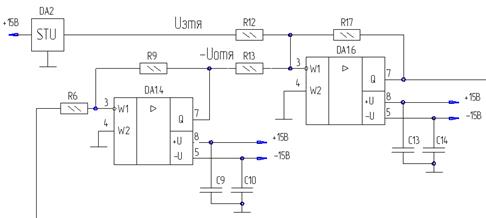

Рис. 10 Схема формирования сигнала - (UЗТЯ - UОТЯ)

Принимаем

,

Выбираем:

R9, R12 , R13 , R17 , R19 – C2-29В-0.125-10 кОм±0.05%

R6 – C2-29В-0.125-7.3 Ом±0.05%

R21 – C2-29В-0.125-192 Ом±0.05%

С17– К73-17-63В-12.3 мкФ±0.5%

VD2 – КС210Б

DA1.4, DA1.6, DA1.8 – К140УД17А

DA2 – AD1403

Контур скорости

Выберем тахогенератор ТГП-60.

Технические данные ТГП-60:

Номинальная частота вращения 1500 об/мин

Крутизна выходного напряжения 60 мВ/(об/мин)

Нелинейность выходного напряжения 0.1 %

Асимметрия выходного напряжения 0.2 %

Коэффициент пульсации 2.5%

Сопротивление нагрузки 6 кОм

Температурный коэффициент

выходного напряжения 0.01%/0С

Момент инерции ротора 10-5 кг/м2

Статический момент трения 10-2 Нм

Максимальная частота вращения привода 1140 об/мин, тогда напряжение на выходе тахогенератора .

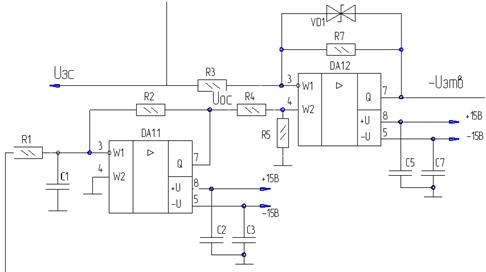

Рис. 11 Схема формирования сигнала КРС(- UЗС + UОС)

Принимаем

,

В связи с коммутационными процессами, имеющими место в коллекторном узле тахогенератора, необходим фильтр.

Принимаем постоянную времени фильтра с.

Выходной сигнал ограничивается на уровне 10В стабилитроном с напряжением стабилизации 10В.

Выбираем:

R1 – C2-29В-0.125-87.4 кОм±0.05%

R2, R5, R7 – C2-29В-0.125-10 кОм±0.05%

R3, R4 – C2-29В-0.125-145 Ом±0.05%

С1 – К73-17-63В-46 пФ±0.5%

VD1 – КС210Б

DA1.1, DA1.2 – К140УД17А

Блок компенсации по первой производной скорости:

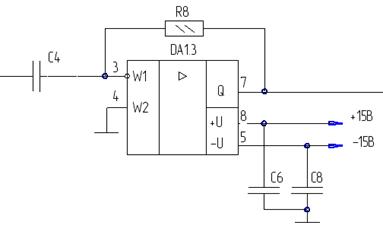

Рис. 12 Схема формирования сигнала (КК ∙р)

Принимаем

,

Выбираем:

R8 – C2-29В-0.125-1 МОм±0.05%

С4 – К73-17-63В-1.5 мкФ±0.5%

DA1.3 – К140УД17А

Контур тока возбуждения

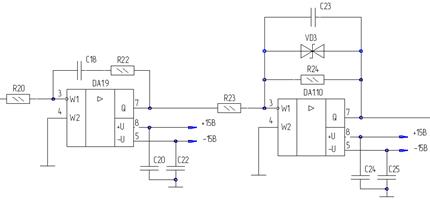

Рис. 13 Регулятор тока возбуждения. Схема принципиальная

Принимаем

,

Необходимо ограничение выходного сигнала на уровне 10В, следовательно выбираем стабилитрон с напряжением стабилизации 10В.

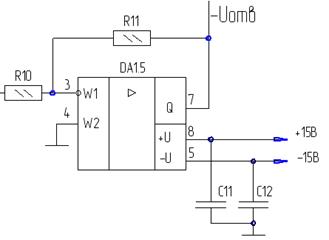

Рис. 14 Схема формирования сигнала (- UОТВ)

В качестве датчика тока выбираем ДТХ – 10.

Принимаем

,

Выбираем:

R10 – C2-29В-0.125-73 Ом±0.05%

R11 – C2-29В-0.125-1 МОм±0.05%

R20, R23 , R24 – C2-29В-0.125-1 кОм±0.05%

R22 – C2-29В-0.125-12.5 кОм±0.05%

С18– К73-17-63В-16 мкФ±0.5%

С23– К73-17-63В-4 мкФ±0.5%

VD3 – КС210Б

DA1.5, DA1.9, DA1.10 – К140УД17А

Для подавления помех между выводами питания микросхем и общим проводом подключаются конденсаторы – К10-17-25В-0.1мкФ±0.5%.
