Моделирование процессов управления, определение и оценка показателей качества

Материалы » Система управления ДПТ путем регулирования тока возбуждения » Моделирование процессов управления, определение и оценка показателей качества

Расчетный режим работы

Максимальное ускорение, развиваемое электроприводом

Максимальная скорость в режиме слежения

Расчетная частота

Синтезируем систему комбинированного управления, добавив в неё дополнительное задание по скорости, которое выглядит следующим образом:

,

принимаем

Установившаяся ошибка должна быть

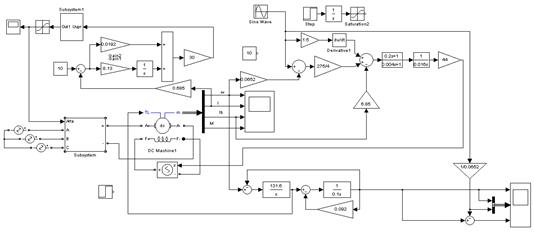

Рис. 2 Модель ЭП с учетом дискретности преобразователей.

На рис. 4 блок Subsystem – блок, моделирующий стабилизатор напряжения, Subsystem1 – блок, моделирующий определения угла управления из уравнения . Где Uу­ – напряжение управления, приведенное к стандартному ряду -10…10В, Um – максимальное напряжение пилообразного сигнала, приведенный к стандартной шкале -10…10В.

В модели не учитывается дискретность ШИМ преобразователя в цепи возбуждения, так как частота коммутации достаточна для данного допущения.

Моделирование.

Пуск привода на номинальную скорость (7.78В) при линейном изменении задания.

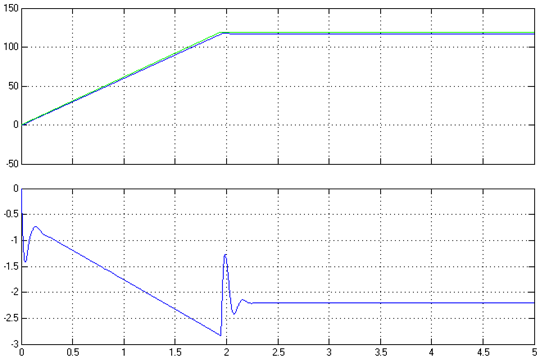

Рис. 3 Графики зависимостей .

Статическая ошибка по скорости составляет 2.2 рад/с, что удовлетворяет требованиям.

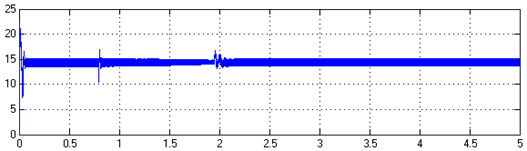

Рис. 4 Переходный процесс по току якоря

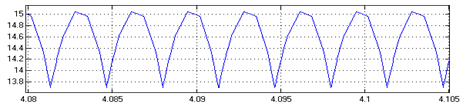

Рис. 5 Пульсации тока якоря в установившемся режиме

Из рис. 5 видно, что амплитуда пульсаций тока составляют 1.2 А, для двигателя допустимая амплитуда пульсаций 0.2*Iном = 0.2*14.6 = 2.92 А

Отработка приводом синусоидального задания с

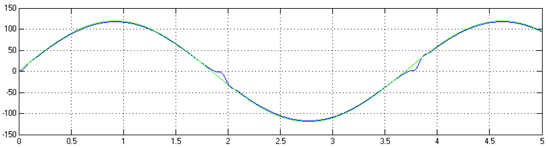

Рис. 6 Графики зависимостей .

Проведем эксперимент отработки приводом задания

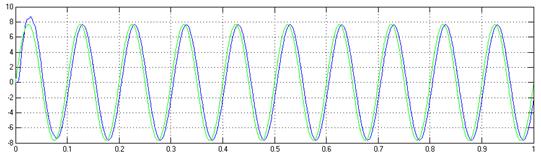

Рис. 7 Графики зависимостей .

Полоса пропускания привода , при

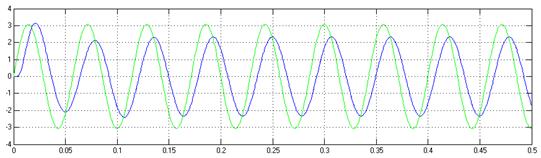

Рис. 8 Графики зависимостей .
