Технические характеристики.

Строительство трубопровода Баку-Тбилиси-Джейхан (БТД), ставшее ключевым фактором транспортировки каспийских нефтяных ресурсов на европейские рынки, началось в сентябре 2002 г. и было официально завершено в июле 2006 г

Протяжённость 1773 километра. Нефтепровод проходит по территории трёх стран — Азербайджана (449 км), Грузии (235 км) и Турции (1059 км).

Проектная пропускная мощность — 50 миллионов тонн нефти в год, или один миллион баррелей в сутки. Объем реально прокачиваемой нефти — 32,8 млн тонн (Данные 2008 года).

Диаметр нефтепровода изменяется в следующих пределах: на территории Азербайджана - 42 дюйма, Грузии - 46 дюймов, в Турции диаметр трубы составит 42-34 дюйма.

Толщина стенки труб, в зависимости от чувствительности участков к охране окружающей среды, будет меняться от 8,74 мм до 23,8 мм. В сейсмоактивных зонах предусмотрены более толстостенные трубы.

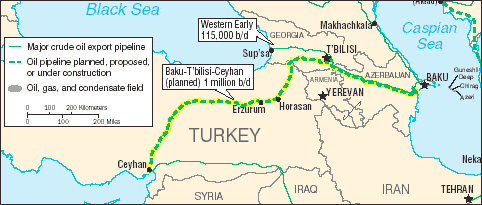

Рис. 1. Географическое положение трубопровода Баку-Тбилиси-Джейхан.

Технология работы.

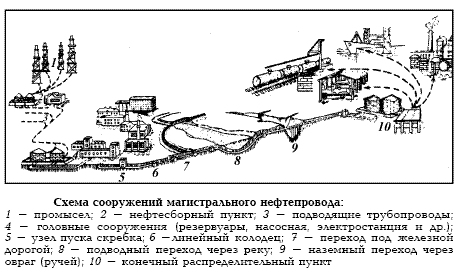

Рис. 2. Схема сооружений.

Перекачивающие станции – самые сложные комплексы сооружений нефтепровода.

Головная перекачивающая станция предназначена для приёма нефти с установок подготовки нефти и перекачки её из ёмкости в магистральный нефтепровод. В состав технологических сооружений входят: резервуарный парк, подпорная насосная, узел учёта нефти, магистральная насосная, узел регулирования давления, фильтры-грязеуловители, узлы с предохранительным устройством, а также технологические трубопроводы.

Промежуточные перекачивающие станции размещают по трассе трубопровода согласно гидравлическому расчёту. Среднее значение перегона между станциями для первой очереди 100-200 км, а для второй очереди 50-100 км. В составе технологических сооружений промежуточных станций отсутствуют резервуарный парк, подпорная насосная и узел учёта нефти.

На магистральных нефтепроводах большой протяжённости предусмотрена организация эксплуатационных участков протяжённостью от 400 до 600 км. В начале эксплуатационных участков располагают нефтеперекачивающие станции, состав которых аналогичен головным станциям, однако резервуарные парки их имеют меньшую вместимость.

Насосные станции оборудуют насосами и сложным энергетическим хозяйством, мощность которого достигает нескольких тысяч киловатт.

Через цепь последовательно расположенных по трассе перекачивающих станций нефтепродукт поступает на конечный пункт нефтепродуктовода.

В зависимости от схемы присоединения насосов и резервуаров промежуточных станций различают следующие схемы перекачки нефти и нефтепродуктов по трубопроводам: постанционную, через один резервуар насосной станции, с подключённым резервуаром, из насоса в насос.

При постанционной системе перекачки нефть принимают поочерёдно в один из резервуаров станции, подачу на следующую станцию осуществляют из другого резервуара.

При перекачке через один резервуар насосной станции нефть от предыдущей станции поступает в резервуар, служащий буфером, и одновременно откачивается из него.

При перекачке с подключённым резервуаром уровень нефти в нём колеблется в зависимости от неравномерности поступления и откачки нефти.

При системе перекачки из насоса в насос резервуары промежуточных станций отключаются от магистрали.

Итак, цель проделанной работы, на наш взгляд, успешно достигнута: мы изучили историю развития и классификацию трубопроводного транспорта, технологию его работы и технических устройств, обеспечивающих подачу продукта по трубам.

Благодаря исследованию мы ещё раз убедились в большом количестве преимуществ трубопроводного транспорта и, следовательно, в его безусловной перспективности. Назначение трубопроводов с каждым годом расширяется—от транспорта горючих газов и нефтей до продуктов питания. Область их применения охватывает все районы территории РФ и стран СНГ—от центральных, хорошо освоенных, до областей, где трубопроводы практически являются одним из первых объектов инженерной деятельности человека. К таким районам относятся районы Крайнего Севера, пустыни. Трубопроводы пересекают горы и реки, непроходимые болота и топи.
