Определение замедления ТС

Страница 2

(2.15)

на горизонтальном участке

(2.16)

где: у1 - угол заноса ТС в начале перемещения, град.;

у2 - угол заноса ТС с разворотом в конце перемещения, град;

n - число совмещений продольной оси ТС в процессе разворота с направлением его движения.

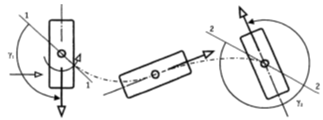

Рисунок 2.1 - Отбрасывание ТС от места столкновения с последующим перемещением его в заносе и с разворотом до остановки. Линии «1-1» и «2-2» - это касательные к траектории кривой в начале и конце участка перемещения центра тяжести ТС

В формулах (2.15), (2.16) углы отсчитываются в направлении разворота. Значение cosy следует принимать со знаком «+», если продольная ось ТС, поворачиваясь, удаляется от линии его движения. И со знаком «-», если она приближается к нему.

Во всех общих случаях, если торможение или движение ТС осуществлялось на участке дороги с уклоном в продольном направлении, вместо «±» знак «+» в приведенных формулах принимается при движении ТС на подъеме, знак « - » - на спуске.
