На основе результатов в таблице, строим графики внешней скоростной характеристики двигателя (рис. 5).

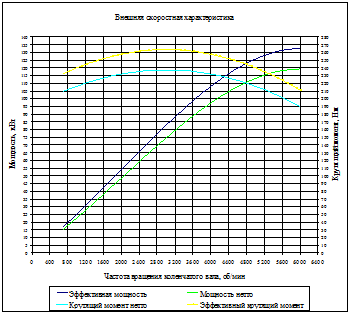

Рис. 5 Графики внешней скоростной характеристики
На основе результатов в таблице, строим графики внешней скоростной характеристики двигателя (рис. 5).
Рис. 5 Графики внешней скоростной характеристики
Итоговые средние показатели перевозок по маятниковым маршрутам
Суммарное эксплуатационное количество автомобилей, NЭ
NЭ = N(1-4) = 0,744 + 3,847 + 1,58 + 1,34 = 7,5 шт.
Принимаем NЭ = 8 шт.
Общий пробег автомобилей, LO
LO = N1 LОСУТ(1) + N2 LОСУТ(2) + N3 LОСУТ(3) + N4 LОСУТ(4) = 0,744 *334 + 3,847 * 338 + 1,58 * 319 + 1,34 * 390 = 2575,4 км.
Пробег гружёных автомобилей, LГРO
LГРO = N1 LГРСУТ(1) + N2 LГРСУТ(2) + N3 LГРСУТ(3) + N4 LГРСУТ(4) = 0,744 *168 + 3,847 * 156 + 1,58 * 154 + 1,34 * 156 = 1177,5 ...
Пример расчета пружинных виброизоляторов
Рассчитать виброизоляцию двигателя внутреннего сгорания при испытании на стенде. Масса двигателя – 200 кг, максимальное число оборотов 4500 мин-1; масса асинхронного электродвигателя с плитой – 400 кг; максимальное число оборотов – 4000 мин-1.
Вид стенда с двигателем приведен на рисунке 5.1:
Рисунок 5.1 - Стенд испытания виброизоляции ДВС: 1- двигатель внутреннего сгорания, 2 - карданный вал, 3 - асинхронный трехфазный электродвигатель, 4 - ...
Определение структуры и параметров объекта управления
В состав объекта управления входит двигатель постоянного тока серии Д-12, ШИП в цепи возбуждения с частотой коммутации 5кГц, тиристорный стабилизатор тока якоря, рабочий орган упруго связанный с двигателем.
Технические данные двигателя Д12:
Номинальная мощность 2.5кВт
Напряжение питания якоря 220В
Напряжение питания ОВ 220В
Номинальный ток якоря 14.6А
Номинальная частота вращения 1140 об/мин
Максимальная частота вращения 3600 об/мин
Мом ...
