IRR – это ставка дисконта, при которой чистая приведенная стоимость равна нулю, т. е. IRR показывает, под какой максимальный процент могут быть привлечены деньги для реализации данного проекта, причем после реализации проекта эти деньги и проценты за них будут полностью возмещены.
В таблице 8.4 приведён расчёт IRR, а на рисунке 8.3 представлен график IRR.
Таблица 8.4 – Определение IRR
|
Показатель |
Год |
|
NPV при E = 20 % |
+624970 |
|
NPV при E= 300 % |
+358565 |
|
NPV при E= 800 % |
+151410 |
|
NPV при E= 1000 % |
+119869 |
|
NPV при E= 1600 % |
+53488 |
|
NPV при E= 2600 % |
-1056 |

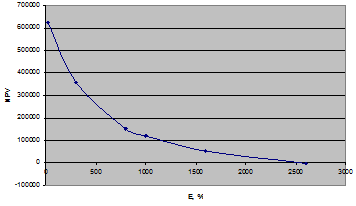

Рисунок 8.3 – График IRR
Представление
результатов расчета электронной защиты фидера тяговой подстанции
Полученные при расчетах значения первичных сопротивлений Z^, напряжения L/сз и тока 1сз срабатывания защит нужно привести ко вторичным сторонам измерительных трансформаторов, то есть определить для соответствующих величин уставки реле электронных защит:
ZcpJ=
ZC3
nm/
nH,
Ucp=
UC3/
nH,
Icp=
Iсз. /
nm.
получим:
Zcp1=10.16-200/270=7.526 Ом;
Zcp2=88,56-200/270=65.6 Ом;
Uср=10.205-103/270=37.796 В
Iср=1319,859/200=6,599 А
где
nт, пн - соот ...
Подбор и расчет необходимого оборудования колесотокарного отделения
Количество оборудования і-го типа колесно-токарного отделения рассчитывается по формуле:
(5.8)
где tі – расходы станко-часов на обработку колесной пары на станке і-го типа, в табл. 5.1
Количество оборудования для механической очистки:
принимаем
Для другого оборудования и Боб1пр приведено табл. 5.1.
Расчетное количество оборудования округляется к большему целому числу Бобипр, в связи с этим вводится коэффициент загрузки оборудования.
...
Составление утрированного продольного профиля
Проектирование реконструкции продольного профиля эксплуатируемой железнодорожной линии производится по утрированному профилю пути, составляемому в масштабах: вертикальный - 1:100, горизонтальный - 1:10000.
Вертикальный масштаб 1:100 рекомендуется для линий, расположенных в равнинных условиях, а 1:200 - в пересеченной местности и при больших перепадах высот. Последний масштаб позволяет значительно уменьшить число ступеней (разрывов) на продольн ...
