Сборка кормовой кранцевой защиты

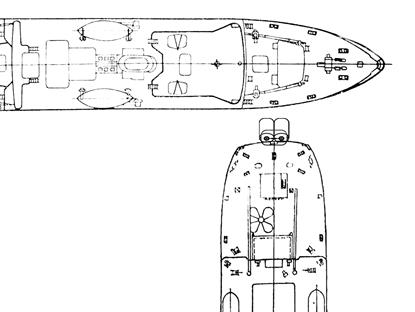

Перед началом сборки буксировщик подходит кормой к носу буксируемого судна (рис.4.7). Для переноса кранцев на корму буксировщика и последующей заводки используются грузовые стрелы обоих судов. В дополнение к ним, я предлагаю использовать оттяжки из тросов, пропущенные через клюзы буксируемого судна и заведённые на якорную лебёдку.

Если подойти таким образом невозможно, то возможен и другой вариант заводки (см. рисунок 4.6):

Рисунок 4.6 - Альтернативный метод сборки кранцевой защиты

Рассмотрим конструкцию кранцевой защиты (рис.4.8). Для её крепления на фальшборт буксировщика привариваются скобы, за которые и будут подвешиваться кранцы с помощью такелажных цепей.

Порядок сборки следующий:

За корму буксировщика заводится и вывешивается горизонтальный кранец.

Вывешивается пара вертикальных кранцев. Здесь я хочу обратить внимание на то, что перед заводкой в них немного спускается воздух. Это делается для того, чтобы после соединения кранцев цепями восстановить в них первоначальное давление, тем самым добиться более плотного контакта кранцев друг с другом. Исходя из этого, для более удобной их последующей подкачки, клапаны должны находиться вверху.

При помощи прочных такелажных цепей, соединённых с рымами кранцев, и талрепов сверху и снизу стягиваются вертикальные кранцы.

Таким же образом снизу соединяются вертикальные кранцы с горизонтальным.

Для большей фиксации конструкции за нижние рымы кранцы крепятся к скобам у основания фальшборта.

Восстанавливается первоначальное давление в кранцах.

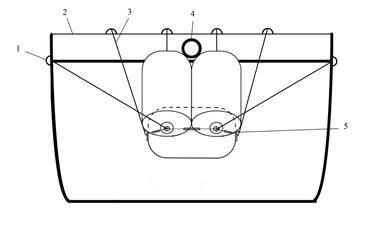

1 - скоба; 2 - фальшборт; 3 - такелажная цепь; 4 - кормовой клюз; 5 - талреп

Рисунок 4.8 - Кранцевое защитное устройство кормы

Для уменьшения износа кранцев можно воспользоваться металлической кольчужной сеткой, защитив ею рабочую поверхность кранцев от непосредственного соприкосновения с носом буксируемого судна.

После сборки кранцевой защиты через кормовой клюз на буксируемое судно заводится буксировочный трос и буксируемое судно втягивается носовой оконечностью между вертикальных кранцев.

1 - кранцевая защита; 2 - киповая планка; 3 - швартовный кнехт; 4 - фиксирующие тросы

Рисунок 4.9 - Схема фиксации носовой оконечности в корме буксировщика

Для снижения вероятности выхода носовой части судна из диаметральной плоскости буксировщика, перед буксировкой необходимо провести дополнительную фиксацию. Для этого через клюза буксировщика подаются дополнительные тросы, которые заводятся по схеме, приведённой на рисунке 4.9
