Пневматическая система УПГ-300 предназначена для наддува гидравлических баков ВС, наддува гидробака УДГ и для зарядки пневматических элементов ВС. Источником пневматической энергии системы являются два баллона типа АЕ350-40, заполненные сжатым азотом.

Зарядка баллонов азотом давлением до 35,0 МПа осуществляется от компрессорной станции через зарядный штуцер 23 с обратным клапанам, запорный вентиль 3, вентили 2 на баллонах. Явление азота контролируется по манометру 4.

При раздаче потребителям азот из баллонов 1 через запорный вентиль 3, расходный вентиль 5, фильтр 6 поступает в редуктор 8, где его давление понижается до 15,0 МПа. Далее азот идет в четыре системы:

- систему зарядки гидроаккумуляторов давлением до 15,0 МПа;

- систему зарядки изделий ВС давлением 0,1-1,0 МПа; .

- систему наддува гидробаков ВС и дренажного бака установки давлением 0,13 МПа;

- систему наддува гидробака установки УПГ-300 давлением до 0,35 МПа.

Зарядка гидроанккумуляторов осуществляется через зарядный вентиль 9 и зарядный штуцер 11. , -

В систему зарядки изделий ВС и наддува гидробака установки давлением до 0,35 МПа азот поступает через редуктор 22. Давление контролируется по манометру 21. Кран управления 20 служит для подачи азота либо к штуцеру 19 системы зарядки пневмоэлементов ВС, либо к штуцеру 18 системы наддува гидробака УПГ.

Давление азота, поступающего для наддува в гидравлические баки ВС и в дренажный бак установки, понижается в редукторе 10 до 0,4 МПа, затем в редукторе 12 до 0,13 МПа. Давление контролируется по манометру 13. Подача азота в гидравлические баки ВС происходит через кран управления 14, соединительную муфту 15 и штуцер 16. Через штуцер 17 азот подается в дренажный бак УПГ.

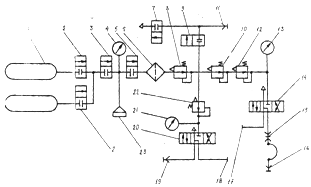

Рис. 14. Принципиальная схема пневматической системы УПГ-300

Вентиль сброса давления 7 выполняет функции дренажа системы. Краны управления 14 и 20 кроме переключения системы обеспечивают также их дренаж.

Баллоны - типа АБ-350-40, безосколочные, емкость по 40 л. рассчитаны на давление до 35,0 МПа. На баллоне установлены вентили ВВ-400 сальникового типа.

Редуктор - тина 679200А предназначен для понижения давления газа в системе с 35,0 до 15,0 МПа. Редуктор состоит из корпуса 8 (рис.15), гильзы 6, затвора 14, плунжера 9 е рабочей пружины 7. Газ под давлением 35,0 МПа от баллонов АВ-350-40 подводит к штуцеру 1 и далее свободно проходит через отверстие втулки 15 в камеру 2 высокого давления. При давлении в камере 4 белее 15,0 МПа плунжер 9, сжимая рабочую пружину 7, перемещается на величину при которой затвор 14 под воздействием пружины 16 садится да седло 13 и разобщает камеры высокого и низкого давлений. При падении давления в камере 4 до 14,0 Ша плунжер 9 переместится под воздействием пружины 7 в обратном направлении отожмет затвор от седла 13 и сообщит камеры высокого и низкого давления.

Рис. 15 Редуктор

Фильтр типа 31ВЗШ предназначен для фильтрации газа, поступающего из баллонов в систему, от частиц размеров более 40 мкм. Фильтр состоит из двух штуцеров 1 и 2 (рис.16), фильтрующего элемента 5, который прижат к втулке 4 пружиной 6. Фильтроэлемент 5 выполнен из шести слоев металлической сетки 016 и пяти слоев никелевой сетки № 004. Герметичность соединения штуцеров 1 в 2 обеспечивается уплотнительным кольцом 3.
