Выбор метода организации производства ТО и ТР в АТП

Материалы » Организация работы зоны ТО-1 комплекса ТОД АТП г. Владимира » Выбор метода организации производства ТО и ТР в АТП

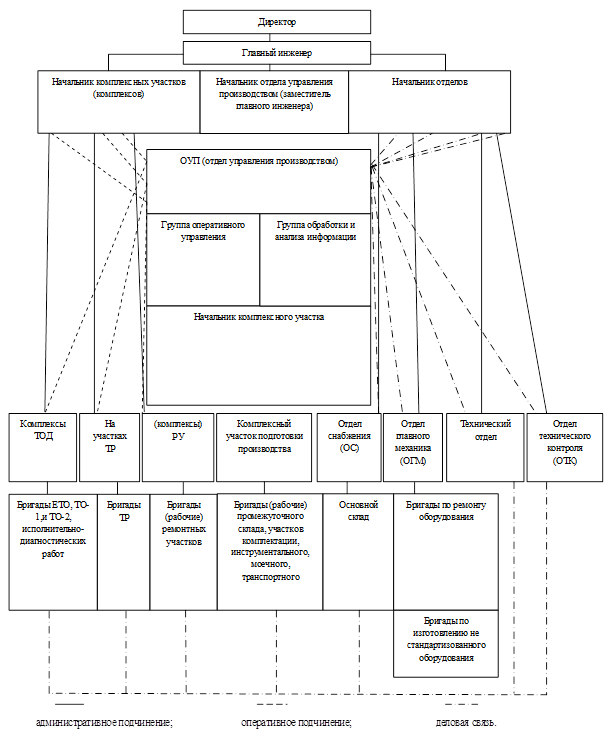

Схема технологического процесса организации производства ТО и ТР в АТП

Основные организационные принципы этого метода заключается в следующем:

Управление процессом ТО и ремонта подвижного состава в АТП осуществляется централизованно отделом (центром) управления производством.

Организация ТО и ремонта в АТП основывается на технологическом принципе формирования производственных подразделений (комплексов), при котором каждый вид технического воздействия (ЕО, ТО-1, ТО-2, Д-1, Д-2, TP автомобилей, ремонт агрегатов) выполняется специализированными подразделениями.

Подразделения (бригады, участки и исполнители), выполняющие однородные виды технических воздействий, для удобства управлениями ими объединяются в производственные комплексы:

комплекс технического обслуживания и диагностики (ТОД);

комплекс текущего ремонта (TP);

комплекс ремонтных участков (РУ).

Подготовка производства (комплектование оборотного фонда, доставка агрегатов, узлов и деталей на рабочие места и с рабочих мест, мойка агрегатов, узлов и деталей перед отправкой в ремонт, обеспечение рабочим инструментом, перегон автомобилей в зонах ожидания ТО и ремонта) осуществляется централизовано комплексом подготовки производства (ПП).

Обмен информацией между отделом управления и всеми производственными подразделениями базируется на двусторонней диспетчерской связи, средствах автоматики и телемеханики.
