Посадкой называется положение судна относительно поверхности воды. Судно может занимать различное положение. Диаметральная плоскость судна наклонена на некоторый угол q (рис. 4) по отношению к вертикальной плоскости, который называется углом крена. Пло­скость мидель-шпангоута может быть наклонена к вертикальной пло­скости на некоторый угол y, который называется углом дифферента.

Посадка судна, при которой плоскость мидель-шпангоута и ДП вер­тикальны (y = 0, q = 0), называется прямой. Судно, имеющее такую посадку, называют сидящим на ровный киль.

Если q > 0, y = 0, то судно сидит на ровный киль, но с креном, при q = 0,

y > 0 судно сидит прямо, но с дифферентом. Если судно имеет крен и дифферент, то его посадку называют произвольной.

У судна, имеющего посадку с дифферентом, осадки носом Тн и кор­мой Тк различны. Разность осадок носом и кормой определяет диф­ферент судна:

d = Тн - TK.

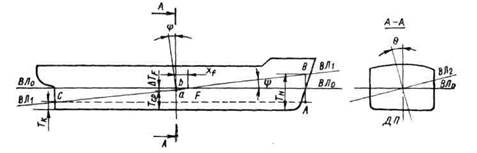

Рис. 4. Характеристики посадки судна

Полусумму осадок судна носом и кормой называют средней осадкой:

Тср = (Тн + Тк) / 2 (1)

Одним из важнейших навигационных качеств судна является остойчивость. В реальных условиях плавания, кроме силы тяжести и силы поддержания, на судно действуют дополнительные силы, например сила ветра на надводную поверхность судна. Практика судовождения знает случаи опрокидывания судов при перемещении в трюме сыпучих или плохо закрепленных единичных грузов. Отсюда следует, что, для того чтобы судно плавало в заданном равновесии, недостаточно, чтобы оно удовлетворяло только основным уравнениям плавучести. Оно должно сопротивляться также внешним силам, стремящимся вывести его из положения равновесия.

Остойчивостью называют способность судна, отклоненного от поло­жения равновесия действием внешних сил, возвращаться в первона­чальное положение после прекращения действия этих сил.

Остойчивость зависит от формы корпуса и положения ЦТ судна, поэтому путем правильного выбора формы корпуса при проектировании и правильного размещения грузов на судне при эксплуатации можно обеспечить достаточную остойчивость, гарантирующую предотвраще­ние опрокидывания судна при любых условиях плавания.

Остойчивость при поперечных наклонениях, т. е. при крене, назы­вают поперечной. Поперечную остойчивость в зависимости от угла кре­на делят на начальную при малых (до 10—15°) углах крена и остойчи­вость при больших углах крена.

Наклонения судна происходят под действием пары сил. Момент этой пары сил, вызывающий поворот судна вокруг продольной оси, называют кренящим моментом — Мкр. Рассмотрим пример образова­ния кренящего момента от воздействия на судно ветра (рис. 5). Сила ветра, приложенная в ЦТ площади надводной части судна (площади парусности), вызывает его боковое движение (дрейф), а совместно с си­лой, возникающей от сопротивления воды R6, приводит к появлению кренящего момента:

Mкр=Pвlкр.

где Мкр — кренящий момент, кН • м;

Рв — сила действия ветра, кН;

lКр — плечо кренящей пары, м.

Плечо кренящей пары lкр зависит от формы корпуса судна и в прак­тических расчетах определяется в соответствии с указаниями Речного Регистра в зависимости от ширины корпуса, осадки и положения цент­ра парусности судна.

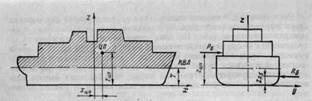

Рис. 5. Возникновение кренящего момента

Действию кренящего момента препятствует восстанавливающий мо­мент Мв, который характеризует способность судна сопротивляться внешним воздействиям.
