Расчет процесса сжатия в цилиндре

Материалы » Разработка двигателя внутреннего сгорания » Расчет процесса сжатия в цилиндре

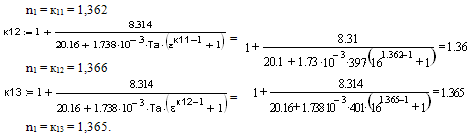

Показатель политропы сжатия n1 рассчитываем с помощью итераций.

В начале примем:

n1 = к1 = 1,4

гдеТа = 397К - температура рабочего тела в начале сжатия в двигателе;

e = 16 – степень сжатия.

Давление в конце процесса сжатия

рс = ра × e n1 = 1,87 × 105 × 161.365 = 8,239 МПа,

где ра = 0,187 МПа - давление в начале сжатия;

e = 16 – степень сжатия;

n1 = 1,365 – показатель политропы сжатия.

Температура в конце процесса сжатия

гдеТа = 397К - температура рабочего тела в начале сжатия в двигателе;

e = 16 – степень сжатия;

n1 = 1,365 – показатель политропы сжатия.

Средняя теплоёмкость при сжатии

mСVс = 20.16 + 1.738 × 10-3 × Тс = 20,16 + 1,738 × 10-3 × 1094 = 22,1 кДж/(кмоль × К)
