Техника безопасности при производстве работ

Страница 3

хранить петарды возле огня или отопительных приборов;

пользоваться петардами, если срок их годности истек.

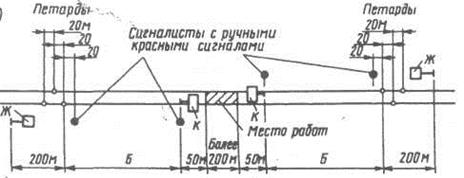

При производстве работ развернутым фронтом (более 200 м) места работ ограждаются порядком, указанным на рис. 1. Устанавливаемые на расстоянии 50 м от границ участка, требующего ограждения, переносные красные сигналы должны находиться под охраной стоящих около них сигналистов с ручными красными сигналами.

Рисунок №1

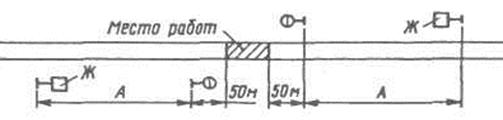

Места производства работ на перегонах, требующие следования поездов с уменьшенной скоростью, ограждаются с обеих сторон на расстоянии 50 м от границ участка работы переносными сигнальными знаками "Начало опасного места" и "Конец опасного места". От этих сигнальных знаков на расстоянии А (рис. 2) устанавливаются переносные сигналы уменьшения скорости.

Рисунок №2

Страницы: 1 2 3
