Условие бескавитационной работы насоса, регулирование работы изменением частоты вращения

Материалы » Судовые вспомогательные механизмы » Условие бескавитационной работы насоса, регулирование работы изменением частоты вращения

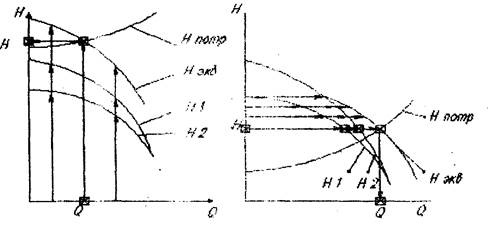

Имеется хар-ка насоса Н=f(Q). Насосная установка имеет всасыв-й (Т1) и напорный (Т2) трубопроводы. По извест. ур-ям строятся кривые потребного напора для всего трубопровода и для всасыв-го труб-да. Для реш-я з-чи необходимо иметь кривую допускаемой вакуум—й высотой всасыв-я- Ндопвак=f(Q). Условие безкавит-й р-ты н-са явл-ся: Ндопвак>Нвак, где Ндопвак-допускаемая вукуум-я высота всасывания. Нвак=Z1+Нт1. т. А-рабоч-я точка. Определяет параметры р-ты насоса. В дан случае подача н-са достижима по условиям всасыв-я, тк на подаче QА Ндопвак>Ндопвак т. А правее т. К1. при изменившихся условиях напорная хар-ка н-са Н=f(Q) искажается и имеет вид пунктирной линии.
