В качестве средства скрепления будем использовать стальную ленту. определим толщину и ширину ленты в соответствии с гост 35060-73, т.к. значение массы транспортного пакета превышает 0,5 т, используется лента шириной 20 мм и толщиной 0,5 мм. по углам транспортного пакета под ленту подкладываются шины толщиной 2 мм, со стороной 50 мм. длина шины должна в 3 раза превышать ширину стальной ленты, в данном случае длина шины 60 мм. скрепленный транспортный пакет изображен на рисунке 4.

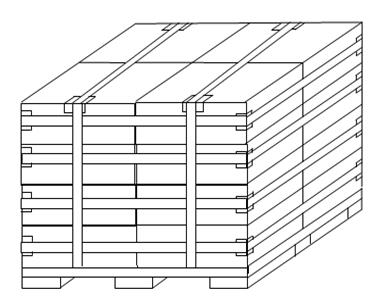

Рис. 4. Транспортный пакет, скрепленный стальной лентой.
Передаточное число главной передачи
Передаточное число главной передачи i0 определяется исходя из обеспечения заданной скорости движения автомобиля:
i0 = (0.377×nmax×r)/( ik× ipk×Vmax), (8)
где r – радиус качения колеса, м;
nmax – максимальные обороты коленчатого вала двигателя, об/мин;
ik - передаточное число коробки передач на прямой передаче;
ipk – передаточное число раздаточной коробки на повышенной передаче;
Vmax – максимальная скорость автомоби ...
Построение индикаторной диаграммы двигателя
Индикаторная диаграмма двигателя - это графическое представление процессов, составляющих рабочий цикл двигателя в координатах P-V. Давление рабочего тела Р откладываем по оси ординат, а объем занимаемый им в цилиндре двигателя V - по оси абсцисс. Поскольку этот объем является линейной функцией перемещения поршня, то для удобства часто давление откладываем как функцию перемещения (хода) поршня (S). Масштабы по осям выбираем удобными с точки зрен ...
Шлифовка шатунной шейки
Рассчитываем частоту вращения детали при шлифовании
Пn = 1000 * Vu / р * Д (85)
где Vu - Скорость изделия, м/мин
Д - Диаметр до обработки, мм
Пn = 1000 * 20 / 3.14 * 77,75 = 81,28 об/мин
Определяем длину хода стола
Lр = l + в / 2 (86)
где l - Длина обрабатываемой поверхности, мм
B - Ширина (высота) шлифовального круга, мм
Lр = 50 + 20 / 2 = 35 мм
Рассчитываем припуск на обработку стороны
Z = Д - d / 2 (87)
где Д - Диаметр до обработ ...
