Обзор вариантов разрабатываемого стенда

Материалы » Стенд обкатки виброблоков машины ВПР » Обзор вариантов разрабатываемого стенда

Страница 1

Для улучшения качества обкатки подбивочных блоков прошедших ремонт, вводится наличие шпал, что соответствует реальному режиму работы машин. Вследствие этого заменяем четыре емкости со щебнем на одну. Шпалы закреплены на рельсах и представляют собой рубку рельсошпальной решётки. Для снижения веса конструкции выбраны деревянные шпалы. Выбранная схема представлена на рисунке 3.

Рисунок 3- Схема ёмкости со щебнем и вырубки РШР

Возможен вариант замены шпал на их более лёгкий и удобный аналог, например металлические прямоугольные пластины, размером 220х2800 мм.

С одной стороны такой вариант более предпочтителен, но он может не создать необходимой степени уплотнения балласта под шпалой. Для наиболее быстрой смены ёмкости предлагается производить замену ёмкости со щебнем непосредственно под рельсошпальной решёткой путём откатывания её в сторону и постановки на место ёмкости со старым щебнем аналогичной ёмкости, только со свежим щебнем.

А так как у нас одна ёмкость, а не четыре, то время работы по излечению старого щебня из стенда и замены его на новый, значительно сокращается.

Предлагается несколько вариантов замены ёмкостей:

вариант I представлен на рисунке 4;

вариант II представлен на рисунке 5;

вариант III представлен на рисунке 6;

вариант IV представлен на рисунке 7.

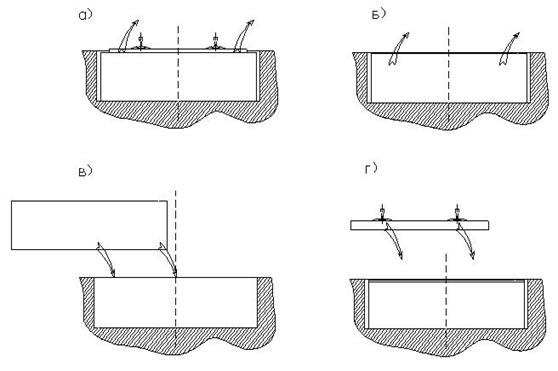

а) Снятие РШР; б) Выемка емкости со старым щебнем; в) Установка в стенд емкости со свежим щебнем; г) Установка РШР

Рисунок 4 - Схема замены ёмкости со щебнем путём снятия РШР

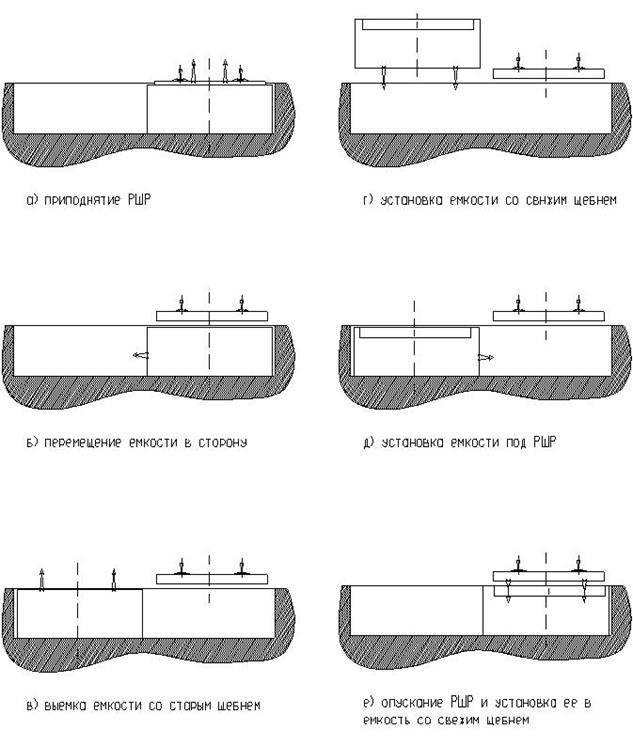

Рисунок 5- Схема замены ёмкости путём смещения, без снятия РШР

Рисунок 6- Схема замены ёмкостей со щебнем при наличии в стенде сразу двух емкостей и без снятия РШР

Рисунок 7- Схема замены ёмкостей со щебнем при наличии в стенде пространства под шпалы

Имеется масса вариантов осуществления перемещения ёмкостей под рельсошпальную решетку с целью замены старого щебня на новый. К примеру можно использовать лебёдку, гидравлическую систему, так же возможен вариант применения цепной передачи. Возможные варианты представлены на рисунках 8.1- 8.3.

Рисунок 8.1- Схема перемещения ёмкостей при помощи лебёдки

Такой способ перемещения ёмкостей прост и надёжен, пожалуй, единственным его недостатком является то, что приходится постоянно перецеплять лебёдку от одной ёмкости к другой.

Рисунок 8.2- схема перемещения ёмкости с помощью гидроцилиндра

Преимуществом данного способа является возможность перемещения ёмкости как в одну сторону, так и в другую. Недостатком являются лишь большие размеры гидроцилиндра и увеличенные габариты.

Рисунок 8.3- схема перемещения ёмкости цепной передачей

Так же как и у варианта с применением гидравлической системы, плюсом данного варианта является возможность реверсивного движения ёмкостей. Минусом, пожалуй, является лишь необходимость обеспечения постоянного натяжения цепи и условие хорошего прилегания цепи к гребёнкам установленным под днищем ёмкости.
