Система охлаждения двигателя ВАЗ 2108

Материалы » Система охлаждения двигателя ВАЗ 2108

Страница 3

Система охлаждения двигателя ВАЗ 21081

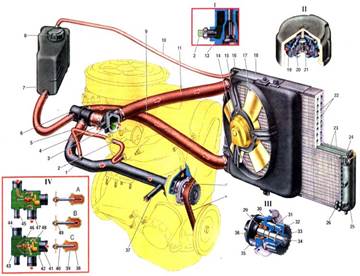

Охлаждение двигателя. 1. Подводящая труба насоса; 2. Шланг отвода охлаждающей жидкости от впускной трубы на подогрев карбюратора; 3. Выпускной патрубок головки блока цилиндров; 4. Патрубок подвода жидкости в радиатор отопителя салона; 5. Шланг отвода жидкости с подогрева карбюратора и впускной трубы; 6. Термостат; 7. Расширительный бачок; 8. Пробка расширительного бачка: 9. Отводящий шланг радиатора; 10. Шланг от расширительного бачка к радиатору; 11. Подводящий шланг радиатора; 12. Датчик температуры охлаждающей жидкости; 13. Головка блока цилиндров; 14. Электродвигатель; 15. Кожух электровентилятора; 16. Левый бачок радиатора; 17. Крыльчатка электровентилятора; 18. Радиатор; 19. Корпус клапанов пробки расширительного бачка; 20. Выпускной клапан пробки; 21. Впускной клапан пробки; 22. Охлаждающие трубки радиатора; 23. Охлаждающие пластины радиатора; 24. Датчик включения и выключения электровентилятора; 25. Правый бачок радиатора; 26. Сливная пробка радиатора; 27. Насос охлаждающей жидкости; 28. Зубчатый ремень газораспределительного механизма; 29. Упорное кольцо сальника; 30. Корпус насоса; 31. Стопорный винт; 32. Подшипник валика насоса; 33. Зубчатый шкив насоса; 34. Валик насоса; 35. Сальник; 36. Крыльчатка насоса; 37. Патрубок подвода жидкости из радиатора отопителя салона; 38. Твердый термочувствительный наполнитель; 39. Резиновая вставка; 40. Поршень рабочего элемента; 41. Входной патрубок (от двигателя); 42. Корпус термостата; 43. Крышка термостата; 44. Входной патрубок (от радиатора); 45. Патрубок термостата, соединенный с расширительным бачком; 46. Основной клапан термостата; 47. Патрубок термостата для подачи жидкости в насос; 48. Перепускной клапан термостата; 49. Держатель; 50. I. Датчик указателя температуры охлаждающей жидкости; 51. II. Пробка расширительного бачка; 52. III. Насос охлаждающей жидкости; 53. IV. Схема работы термостата; 54. А. Температура жидкости выше 102 С; 55. В. Температура жидкости от 87-С до 102С; 56. С. Температура жидкости ниже 87С.

Система охлаждения жидкостная закрытого типа с принудительной циркуляцией жидкости, с расширительным бачком 7. Система имеет насос 27 охлаждающей жидкости, неразборный термостат 6, электровентилятор, радиатор 18 с расширительным бачком 7, трубопроводы, шланги, сливные пробки. Привод насоса осуществляется от зубчатого ремня 28 привода распределительного вала. Вместимость системы, включая отопи-тель салона, составляет 7,8 л.

Для контроля температуры жидкости имеется датчик 12, который завернут в рубашку охлаждения головки блока цилиндров. Указатель температуры жидкости устанавливается на комбинации приборов.

При работе двигателя нагретая в рубашке охлаждения блока и головки блока цилиндров жидкость поступает через выпускной патрубок 3 по шлангу 11 в радиатор для охлаждения или в термостат 6, в зависимости от положения клапанов термостата. Далее охлаждающая жидкость всасывается насосом 27 и направляется в рубашку охлаждения двигателя. По шлангам 2 и 5 обеспечивается циркуляция жидкости и подогрев горючей смеси во впускной трубе и подогрев зоны дроссельной заслонки первой камеры карбюратора. К системе охлаждения через патрубки 4 и 37 шлангами подключается радиатор отопителя салона автомобиля.

Насос охлаждающей жидкости 27 центробежного типа. Корпус 30 насоса изготавливается из сплава алюминия, валик 34 устанавливается в двухрядном шариковом подшипнике 32, который в корпусе стопорится винтом 31. Чтобы винт не ослабевал, контуры гнезда стопорного винта расчеканиваются после сборки. Подшипник не имеет внутренней обоймы, роль обоймы выполняет валик насоса. При сборке подшипник заполняется смазкой Литол-24 и в дальнейшем не смазывается. На передний конец валика напрессовывается зубчатый шкив 33, на задний — крыльчатка 36. Зубчатый шкив изготавливается из металлокерамической композиции.

К торцу крыльчатки, закаленному токами высокой частоты, на глубину 2-3 мм прижимается упорное уплотни-тельное кольцо 29 сальника 35, изготовленное из графитовой композиции. Сальник неразборный, запрессовывается в корпус насоса и предотвращает подтекание охлаждающей жидкости.

Радиатор 18 разборный трубчатопластинчатый с пластмассовыми бачками 16 и 25. Сердцевина радиатора состоит из алюминиевых трубок 22 и алюминиевых охлаждающих пластин 23, крепится к пластмассовым бачкам и уплотняется резиновыми прокладками.
