Если трамваю надо проследовать направо – водитель проводит его под сериесными воздушными контактами накатом, с выключенными двигателями. Так как сериесная цепь оказывается разомкнутой – стрелка остаётся в правом положении.

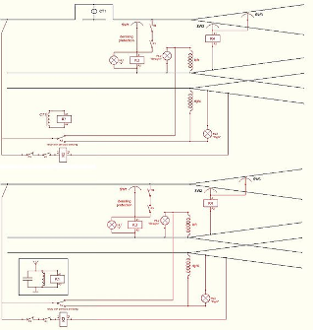

Если трамваю надо повернуть налево – водитель с помощью контроллера включает двигатели. Когда поезд проходит под сериесными контактами с включенными двигателями, возникает электрическая цепь «контактный провод – сериесный электропривод – сериесные воздушные контакты – токосъемник вагона – двигатели вагона – рельсы». При этом сериесный соленоид втягивает сердечник и переводит стрелку для левого направления движения.
После проезда стрелочного перевода токосьемник трамвая, повернувшего по стрелке налево, замыкает шунтовой воздушный контакт, образуется электрическая цепь «контактный провод – токосъемник трамвайного вагона – шунтовой контакт – шунтовой привод – рельсы», в результате чего шунтовой соленоид возвращает стрелку в исходное положение (для движения направо).
В Барнауле и Бийске применяется другая система управления стрелками. Здесь стрелочные переводы оборудованы реверсивными мотор-редукторами. Управляются мотор-редукторы с использованием индукционной сигнальной системы. На вагонах установлены генераторы электрических колебаний с частотой 11 кГц и индукционные катушки, расположенные перед первой колесной парой. Перед стрелочным переводом в грунт вкопана петля из провода. При включении водителем генератора и при нахождении вагона в зоне стрелочного перевода в петле возникает индукционный ток, который обрабатывается автоматикой стрелки и включает мотор-редуктор для перевода перьев в другое направление. Естественно, такая система не может работать при движении вагона задним ходом.
В Екатеринбурге стрелочные переводы оборудованы единственным соленоидом. Механизм привода устроен так, что при срабатывании соленоида происходит перевод перьев в другое положение. При отключении соленоида обратный перевод не происходит. Таким образом, если нужно перевести стрелку, то при проезде сериесного контакта на вагоне замыкается цепь стрелки. Если же стрелку переводить не нужно, то сериесный контакт проходится с выключенными потребителями нагрузки. Часть стрелок в Екатеринбурге оборудована электронной системой управления, связь с которой из вагона осуществляется по радиоканалу.
Принцип работы современных трамвайных стрелочных переводов
