Остряк должен плотно прилегать к упорным болтам. Просвет между рабочей гранью упорных болтов и шейкой остряка допускается не более 1 мм.

Таблица 3

Типы стрелочных переводов	Шаг остряка по оси первой тяги, мм	Допускаемые отступления, мм в сторону
Типы стрелочных переводов	Шаг остряка по оси первой тяги, мм	увеличения	уменьшения
Одиночные стрелочные переводы
Р65, Р50, Р43	152	8	2
Двойные перекрестные стрелочные переводы
P65, Р50, Р43	152	8	2
Р43	145	5	2
Двойные перекрестные стрелочные переводы с подвижными сердечниками
Р50	152 (остряки стрелки)	8	2
Р50	84 (сердечники крестовины)	4	2
Р43	152 (остряки стрелки)	8	2
Р43	84 (сердечники крестовины)	4	2
Симметричные стрелочные переводы
Р65, Р50, Р43 марок 1/11–1/6	152	8	2

На тупых крестовинах с подвижными сердечниками проверка прилегания подвижного сердечника (остряка) к усовику при запертом его положении должна производиться также перекидкой баланса. Возможный при этом просвет между сердечником и усовиком должен быть меньше 4 мм. На централизованных переводах между сердечником и усовиком вставляется шаблон толщиной 4 мм. При вставленном шаблоне контроль замыкания подвижного сердечника должен отсутствовать.

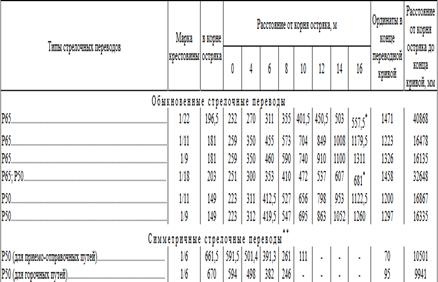

Таблица 4

Последующие ординаты равны (числитель – расстояние от корня остряка, м, знаменатель – ординаты, мм):

для переводов Р65 марки 1/22 ; ; ; ; ; ; ; ; ; ; ; ;

для переводов Р65 и Р50 марки 1/18 ; ; ; ; ; ; ; .
