Расчет процесса сгорания

Уравнение сгорания выражает баланс энергии в процессе сгорания, составленный на основе 1-го закона термодинамики, в данном случае с учётом того факта, что часть теплоты подводится к рабочему телу при V = const, а другая часть - при p = const.

Уравнение имеет вид:

(8.1)

где R = 8,314 - универсальная газовая постоянная;

- степень повышения давления при сгорании;

Для определения величины В сначала задают максимальное давление при сгорании в пределах:

для двигателей средней напряжённости:

Рz = 10 - 12 МПа;

для высокофорсированных двигателей:

рz= 12 - 14 МПа;

x= 0,65 - 0,85 - для дизельных двигателей;

Hu - теплота сгорания дизельного топлива (см. табл.3);

Cvz - теплоёмкость продуктов сгорания.

Величины Pz и xz обеспечиваются за счёт регулировок и конструирования топливной аппаратуры (профиля кулачка топливного насоса, конструкции нагнетательного клапана, силы затяжки пружины форсунки, числа и размеров отверстий распылителя).

Продукты сгорания в дизельном двигателе, всегда содержат избыточный воздух, так как двигатель работает при a>1. Поэтому теплоёмкость продуктов сгорания рассчитывает как для смеси:

(8.2)

где и Cvcb теплоёмкости соответственно "чистых" продуктов сгорания и воздуха, определяемые по таблице при температуре Tz (tc) методом интерполяции.

Уравнение сгорания содержит две переменные величины Tz и - поэтому оно решается относительно Tz приближёнными методами. В данном случае используется графический способ решения.

Вычисляем правую часть уравнения:

(8.3)

Для левой части уравнения составляем таблицу 8.1 в диапазоне ожидаемых температур Tz.

Таблица 8.1-Расчет уравнения сгорания.

Tz

1773

1873

1973

2073

2173

tz

1500

1600

1700

1800

1900

Cvz0

27,86

28,136

28,395

28,634

28,863

Cvzв

24,46

24,653

24,837

25,005

25,168

Cvz

26,63399058

26,88006153

27,11201721

27,32541524

27,53061624

(Cvz+R) Tz

61962,78731

65918,47725

69895,53195

73880,5078

77890,35108

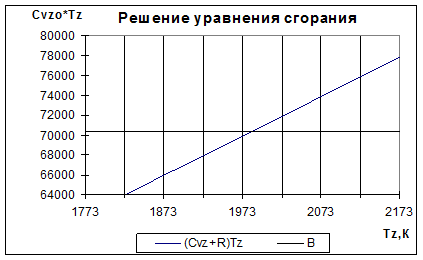

Рисунок 8.1 - Графическое решение уравнения сгорания

Найденная температура Tz=1985 К является максимальной температурой цикла, она используется в дальнейших расчётах.

Степень предварительного расширения:

*
